Baustatik und FEM

Beliebige Profile im Rahmenprogramm Xrst

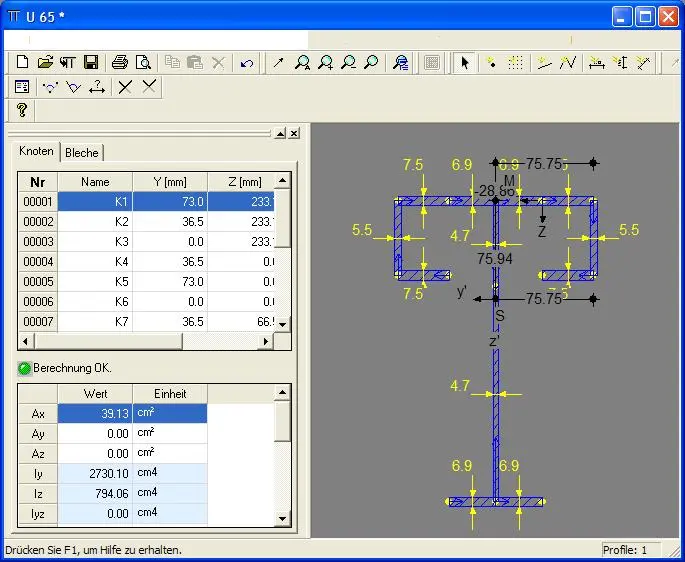

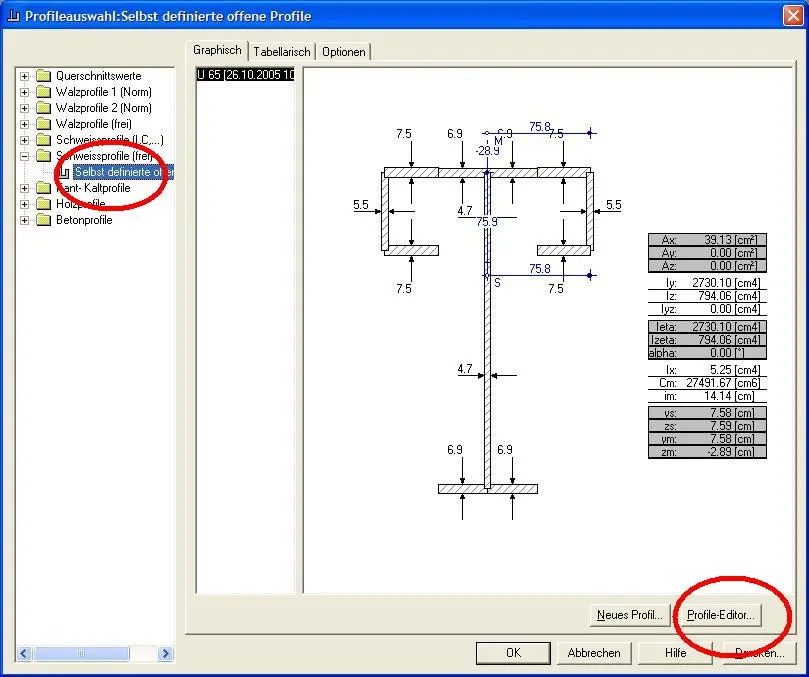

In dem Rahmenprogramm Xrst (Räumliches Rahmentragwerk) können die Balken aus beliebigen Profilen bestehen. Hierzu existiert ein komfortabler Editor, der auf dem Dialog zur Querschnittsauswahl geöffnet wird.


Mit Hilfe dieses Editors kann der Statiker leicht die gewünschten Profile definieren.

In der Praxis kommt es häufig vor, dass verschiedene Standardprofile zu einem neuen Profil zusammengeschweißt werden. Dies ist in der Regel kostengünstiger, als das Profil komplett selber herzustellen.

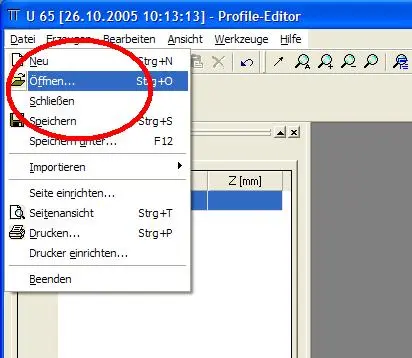

Auch hier bietet der Editor eine schnelle Hilfe. Über den Menüpunkt „Datei.Importieren“ lassen sich alle Standardprofile einfach in den Editor laden und danach an die gewünschte Position verschieben.
