Eine Platte im Faltwerk eingeben

Bei dem Plattenprogramm handelt es sich um eine abgespeckte Version des Faltwerks. Abgespeckt in soweit, dass im Plattenprogramm nur Platten in der X / Y Ebene bearbeitet werden können. Dadurch gibt es hier nur  3 Freiheitsgrade für die Lagerung.

Es handelt sich um die Wegfeder Z und die Drehfedern X und Y.

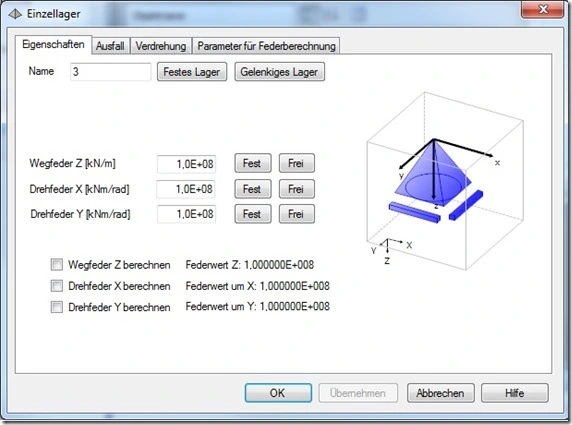

lagerung_2D

Was hat das mit der Platte im Faltwerk zutun?

Wird eine Platte im Faltwerk eingegeben, so muss an die erweiterte Lagerung gedacht werden. Das Faltwerk arbeitet mit 3 Dimensionen und dadurch werden aus den 3 Freiheitsgraden der 2D Programme, 6 Freiheitsgrade in den 3D Programmen.

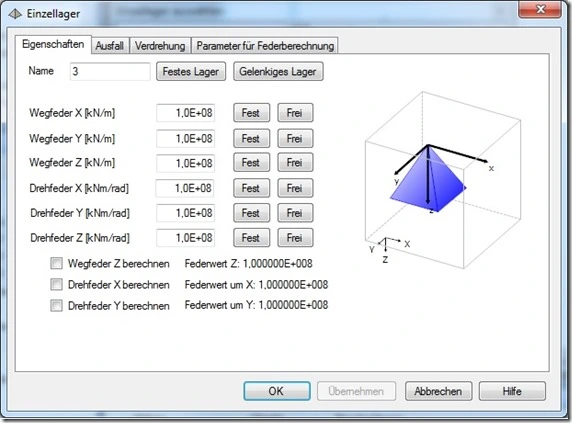

lagerung_3D

Es kommen die Wegfedern X und Y, sowie die Drehfeder Z hinzu.

Wird im Faltwerk eine Platte nur in Z-Richtung gelagert, so ist sie in X / Y – Richtung frei verschieblich. führen. Wird darauf nicht geachtet bekommen Sie die Meldung, dass das System instabil ist.

Dem Programm muss klar gemacht werden, dass sich ein System nicht verschieben oder verdrehen kann.

Dieses Prinzip gilt für die Scheibe, sowie für unsere Rahmenprogramme. Auch bei einer elastischen Bettung ist es nicht anders.

Wobei das nur eine Möglichkeit für ein instabiles System ist. Zwinkerndes Smiley
