Knoten zusammenfassen

In unserem Programm gibt es einige Voreinstellungen.

Eine  dieser Voreinstellungen betrifft den minimalen Abstand von Knoten untereinander.

Standardmäßig will das Programm Knoten, die weniger als 3 cm von einander entfernt liegen, zu einem  Knoten zusammenfassen.  Diese Voreinstellung führt dazu, dass ein System, dass solche Knoten enthält, nicht berechnet werden kann.

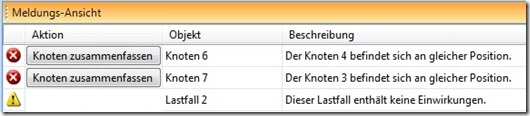

Knoten_zusammenfassen

Gut, manchmal ist es gewollt, dass Knoten weniger als 3 cm beieinander liegen. In diesem Fall muss die Voreinstellung verändert werden.

Es gibt zwei Möglichkeiten diese Einstellungen zu ändern.

Änderung nur für das aktuelle Dokument

Diese Änderung wird wie folgt durchgeführt.

In der Dokumentenansicht finden Sie die Dokumenteneigenschaften. Diese wird mit einem Doppelklick geöffnet.

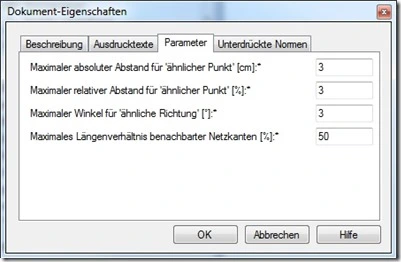

Dokumenteneigenschaften

Hier finden Sie den Reiter “Parameter“.

Nun können Sie die Einstellungen für den maximalen Abstand für “ähnlicher Punkt“ [cm] auf einen kleineren Wert umstellen. Auch die anderen Werte können je nach Bedarf umgestellt werden.

Änderung für alle Dokumente

Diese Möglichkeit finden Sie über die Optionen –> Einstellungen.

Diese Einstellungen gelten für alle Dokumente.

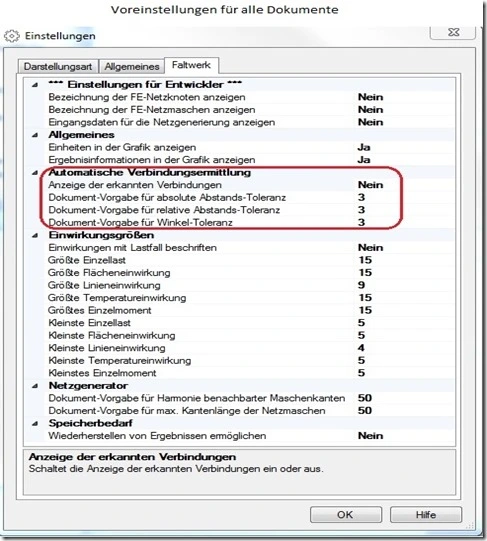

Optionen
