Lastverteilung

Was verbirgt sich hinter Lastverteilung und wie kann ich das anzeigen lassen?

Generell wird bei der Anzeige einer Last die Belastung in [kN/m] oder in [kN/m²] ausgegeben. Es handelt sich hierbei um die resultierende Last.

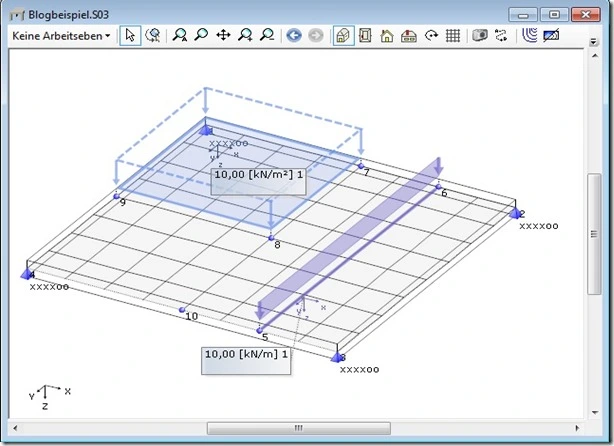

resultierende

So wird ein Strecken/Flächenlast natürlich nicht an das System weitergegeben, sondern diese resultierende Last wird über die Strecke/Fläche verteilt. In seltenen Fällen ist es interessant wie sich diese Last auf die einzelnen FE-Knoten verteilt. Dies können Sie sich schnell für alle Lasten anzeigen lassen.

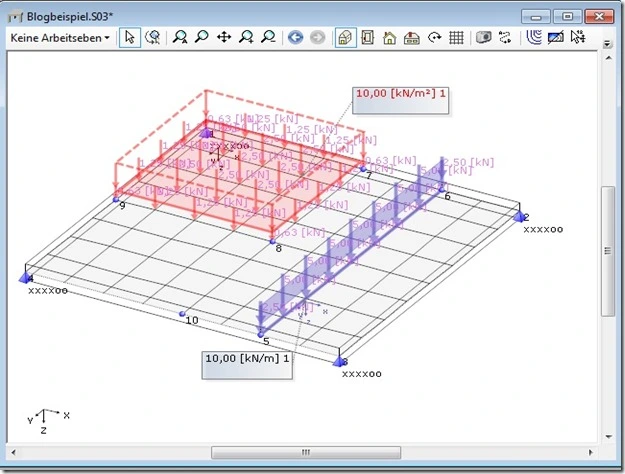

Lastverteilung

In der Sichtbarkeitsansicht können Sie für das entsprechende Objekt den Haken in dem darunterliegendem Verzeichnisbaum bei “Resultierende FE-Lasten anzeigen“ setzten. Ok, Sie haben Recht, die Bezeichnung ist etwas unglücklich gewählt und wir werden das wohl ändern. Smiley

Für jede Einwirkung kann diese Darstellung separat eingeschaltet werden. Sie finden diese Möglichkeit im Dialogfenster für das einzelne Objekt. Dazu klicken sie in der Zeile Darstellung auf Neu und wählen für die Resultierende Lasten anzeigen ein “Ja“ aus.

Auch die globale Einstellung ist möglich.

Da es sich um eine Art der Beschriftung handelt finden Sie die genaue Beschreibung in meinem Blog vom 13.12.2012
