Sockel oder dickeres Faltwerkselement

Die Frage war, was ist sinnvoller: Einen Sockel zu definieren oder ein zusätzliches Faltwerkselement?

Kurze Antwort:

Das berechnete System ist das selbe. Der Unterschied liegt nur in der graphischen Darstellung.

Die Grafik mit dem Sockel sieht hübscher aus, jedoch wird  die Berechnung in beiden Fällen mit einer durchlaufenden Achse der Faltwerkselemente durchgeführt.

Sockel_2

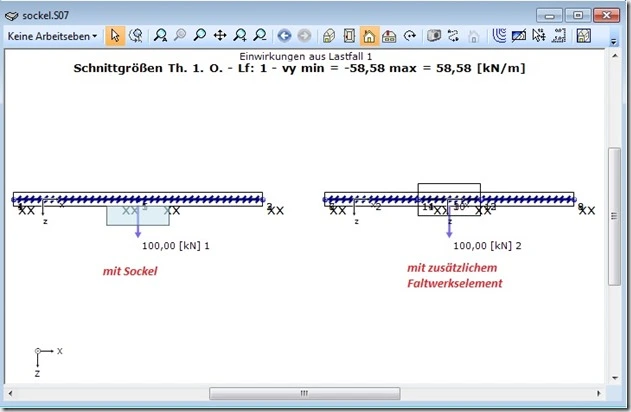

Das Beispiel oben zeigt die beiden möglichen Fälle.

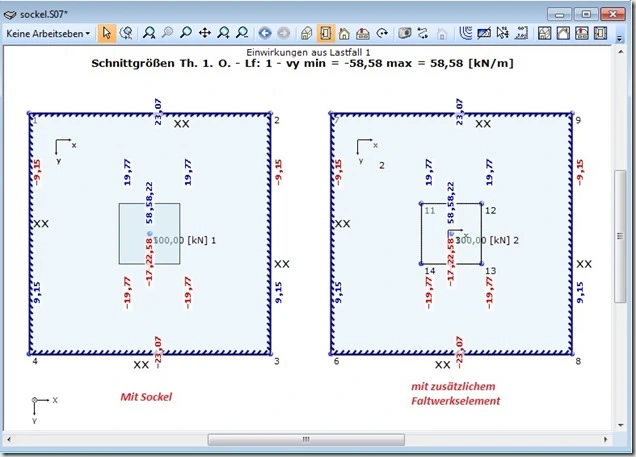

Im unteren Beispiel sehen Sie, dass die Ergebnisse identisch sind.

 Sockel_1

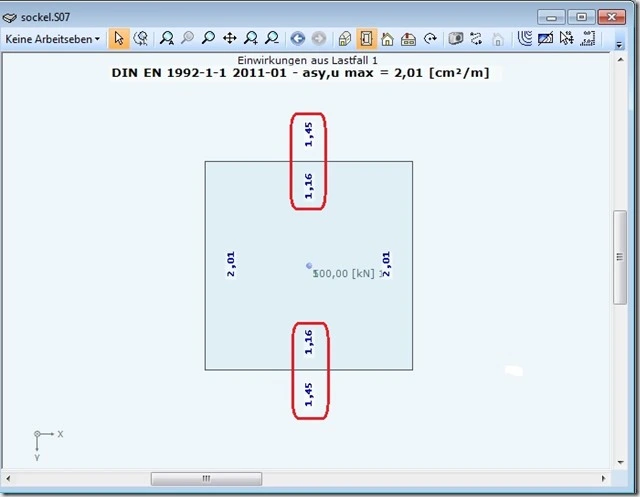

Was bei den Ergebnissen auffällt ist, dass Sie an dem Sprung 2 Ergebnisse bekommen.

Sockel_3

Das heißt, an jeden FEM – Knoten können für Sprünge genauere Ergebnisse betrachtet werden.
