Ergebnisse in festem Raster anzeigen

Die Baustatik kann die Ergebnisse in verschiedenen unterschiedlichen Arten darstellen. Eine Darstellungsform ist die Darstellung als Zahlenfeld. Wo die Zahlen im Zahlenfeld stehen, ist von einer bestimmten Einstellung abhängig. Von Haus aus werden die Ergebnisse in FE-Knoten angezeigt.

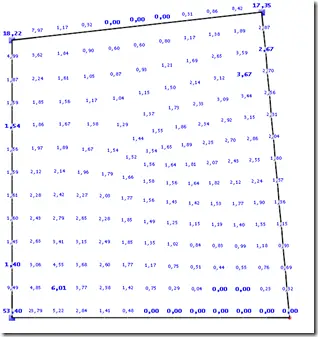

Mit dieser Option sieht die Graphik dann beispielsweise so aus:


Nun kann man statt dessen auch eine Darstellung im Ergebnis-Raster auswählen:


Danach sind die Darstellung zunächst wie folgt aus:


Das sind natürlich ein bisschen wenig Zahlen. Der Grund dafür besteht darin, das noch keine Abmessungen für das Raster angegeben wurden. In diesem Fall verwendet das Programm ein Raster mit einer Kantenlänge von einem Meter.

Das kann man aber ändern: Man legt dazu ein Objekt vom Typ Ergebnisraster an, und legt dieses Raster als “Standard” fest:


Resultat:
