So bekommt man rundere Aussparungen

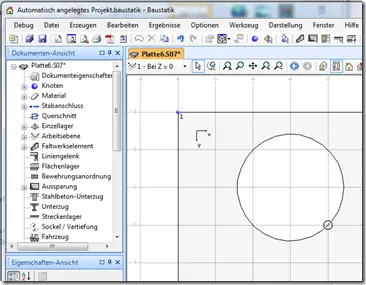

Rund Aussparungen in Platten, Scheiben oder Faltwerkselementen der Baustatiksind nicht wirklich rund, sondern werden polygonal abgebildet – sie werden also eckig.


Weil der Rand der Aussparung natürlich in FE-Netz einfließt ist ein Polygon mit vielen Ecken eher ungünstig: Das erhöht die Anzahl der benötigten FE-Elemente.

Wenn man aber unbedingt “rundere” Aussparungen braucht, kann man die schon erzeugen. Dazu muss man den Parameter “Maximaler Abstand für ähnlicher Punkt” bei den Dokumenten-Eigenschaften auf einen kleineren Wert stellen.


Von Haus aus steht dort “3” cm – wenn man statt dessen “1” cm verwendet, dann wird die Sache runder.
