So findet man das Lager zum Durchstanznachweis

In der Baustatik kann man für Einzel- und Streckenlager in Platten und Faltwerkselementen Durchstanznachweise führen. Die Nachweis-Elemente tauchen dabei als ganz normale Eingabedaten in der Dokumenten-Ansicht auf.

Nun “hängt” so ein Durchstanznachweis-Objekt an einem Lager – für das Objekt selbst gibt es keine graphische Repräsentation, und darum kann man es auch nicht in der Graphik “sehen”: Es gibt nichts, was gemalt würde – und also auch nichts, was als “ausgewählt” markiert wird.

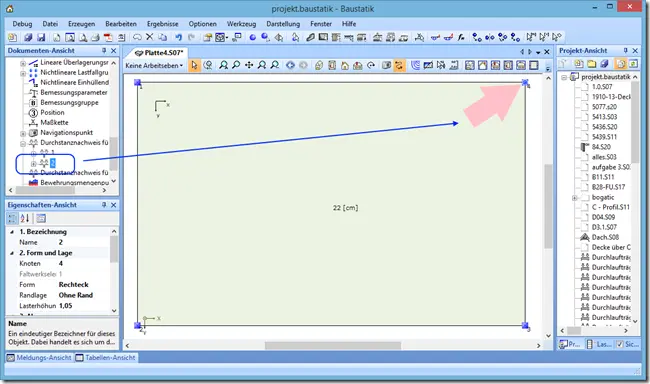

Man kann die Position aber neuerdings trotzdem auch in der Graphik finden: Wählt man einen Durchstanznachweis in der Dokumenten-Ansicht aus, bekommt man nämlich nun einen markierenden Pfeil in der Graphik:
