Einzellager Verdrehung


Generell ist ein Einzellager auf das globale Koordinatensystem ausgerichtet. Jetzt kann es erforderlich sein, die Federsteifigkeiten in eine andere Richtung zeigen zu lassen.

Dies kann auf verschiedene Arten geschehen. Diese Arten werde ich in den folgenden Blogs beschreiben.

Einzellager Verdrehung- Richtungsvektor der X- Achse

Die X-Achse des Lagers ist standardmäßig identisch mit X-Achse des globalen Koordinatensystems. Dabei wird die Richtung über einen Vektor definiert (1,0,0).

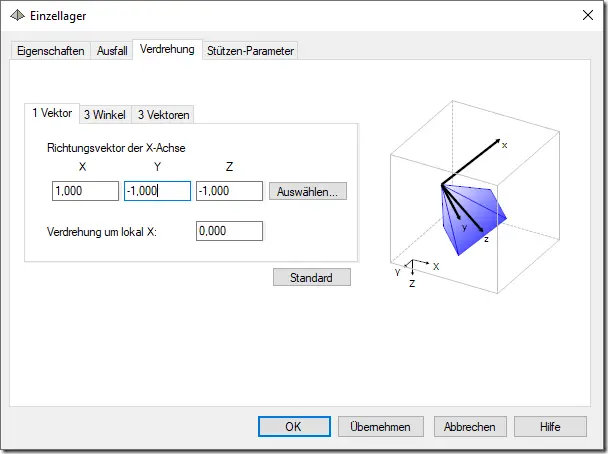

Mit den Einstellungen auf diesem Reiter lässt sich die Richtung der X-Achse verändern.

Die X-Achse zeigt dann einfach in Richtung der hier angegebenen Koordinaten. z.B. (1,-1,-1)



Die Neigung der Y-Achse gegenüber der X-Achse ergibt sich aus etwas komplizierteren Überlegungen, die hier erklärt sind.

Gegenüber dieser Lage kann die Y-Achse um den Winkel „Verdrehung um lokal X“ verdreht werden.

Beispiel 1:

Die lokale X-Achse zeigt in die globale Y-Achse.

clip_image002


Beispiel 2:

Bei einer Angabe in Z, dreht sich die X-Richtung in die globale Z-Richtung. Das Lagersymbol wird gedreht dargestellt.

clip_image003


Beispiel 3:

Die Angabe der Verdrehung um lokal X, erzeugt eine Verdrehung um die lokale X- Achse. Das führt dazu, dass sich die Y- Richtung in die Z-Richtung dreht.

clip_image004
