Bessere Visualisierung verdrehter Lager


In der Baustatik konnte man Einzellager schon immer mit Hilfe mehrerer Methoden im Raum verdrehen.

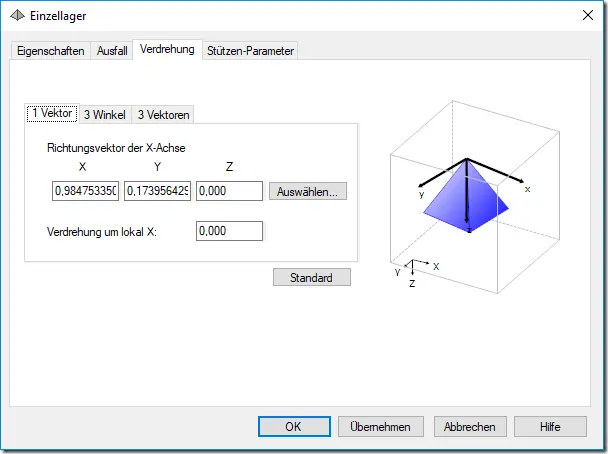

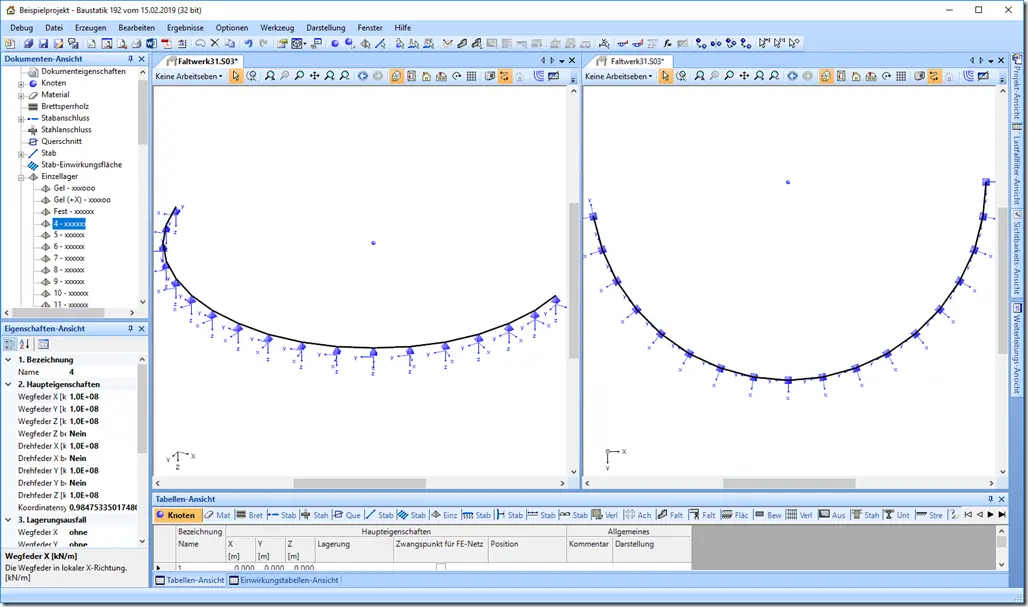

Die Verdrehung wurde dabei bei den Eigenschaften des Lagers in einer kleinen Graphik angezeigt. In der eigentlichen räumlichen Graphik fehlte aber ein visuelle Feedback für eingestellte Verdrehungen. Das ist ab dem nächsten Update anders: Man kann dann auch die Lagerverdrehung mit einem kleine Koordinatensystem visualisieren.


Wann das Lager-Koordinatensystem angezeigt wird, ist wie gewohnt von einer Einstellung in der Sichtbarkeits-Ansicht abhängig.
