Export von Berechnungsergebnissen nach DXF


Bei der Baustatik konnten Sie "schon immer" die AS-Ergebnisse in verschiedene Programme exportieren. Im einfachsten Fall gibt es dann nur eine AS-Graphik im CAD-System, in aufwendigen Fällen kann mit den exportierten Daten automatisch ein Bewehrungsplan erstellt werden.

Der Export von anderen Ergebnissen war bisher nicht möglich. Aufgrund einiger Anfragen haben wir uns die Problematik kürzlich mal wieder angesehen – und dabei festgestellt, das die Sache deutlich komplizierter ist, als man vermuten möchte.

Ein allgemeingültiger Export von Ergebnisdaten/Graphiken in andere Programme wird daher von uns wohl erst im nächsten Jahr in Angriff genommen. Bis dahin gibt es aber mit dem nächsten Update eine "kleine" Variante. Ich nehme aber an, das man damit auch schon einige Probleme lösen kann.

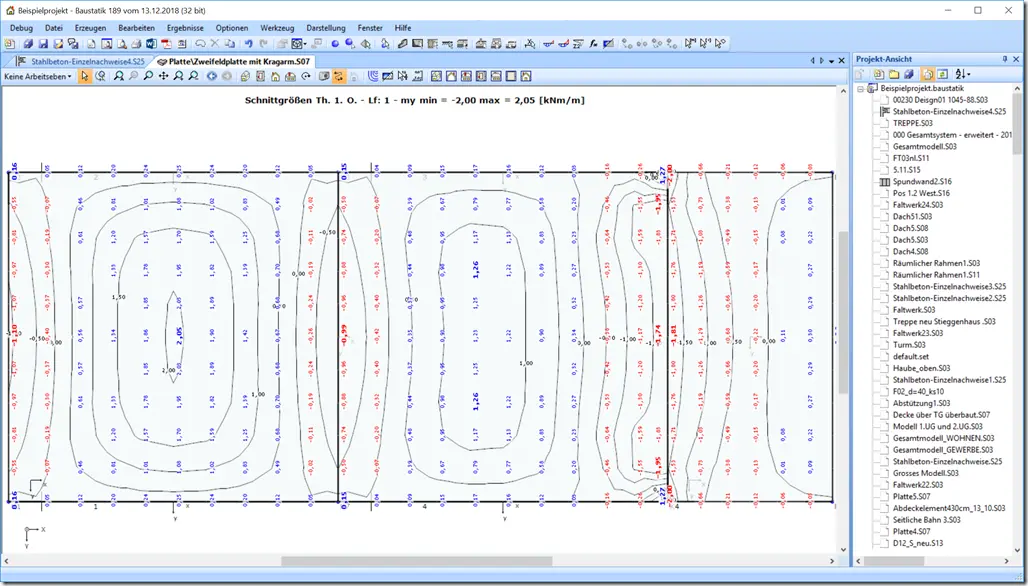

Die kleine Variante sieht sieht so aus: Wenn Sie in der Baustatik ein Ergebnis haben, und dieses Ergebnis in Form von Höhenlinien darstellen lassen….

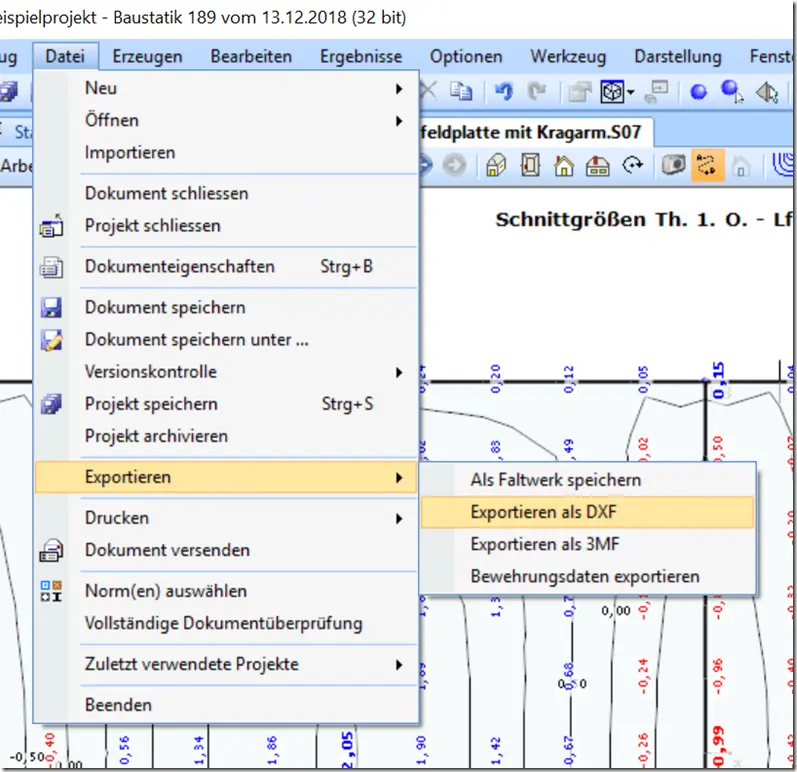

… und dann dieses nach DXF exportieren…

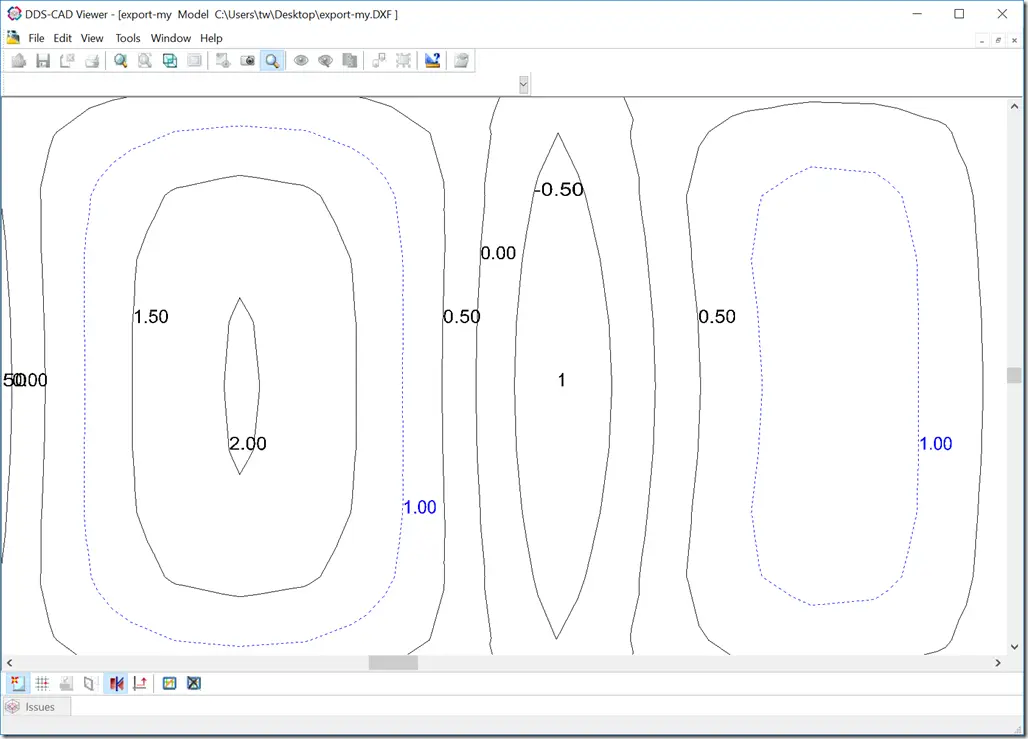

… dann bekommen Sie eine DXF-Datei, in der diese Höhenlinien ebenfalls drin sind…


… wie hier in der Abbildung mit DDS-CAD View demonstriert.

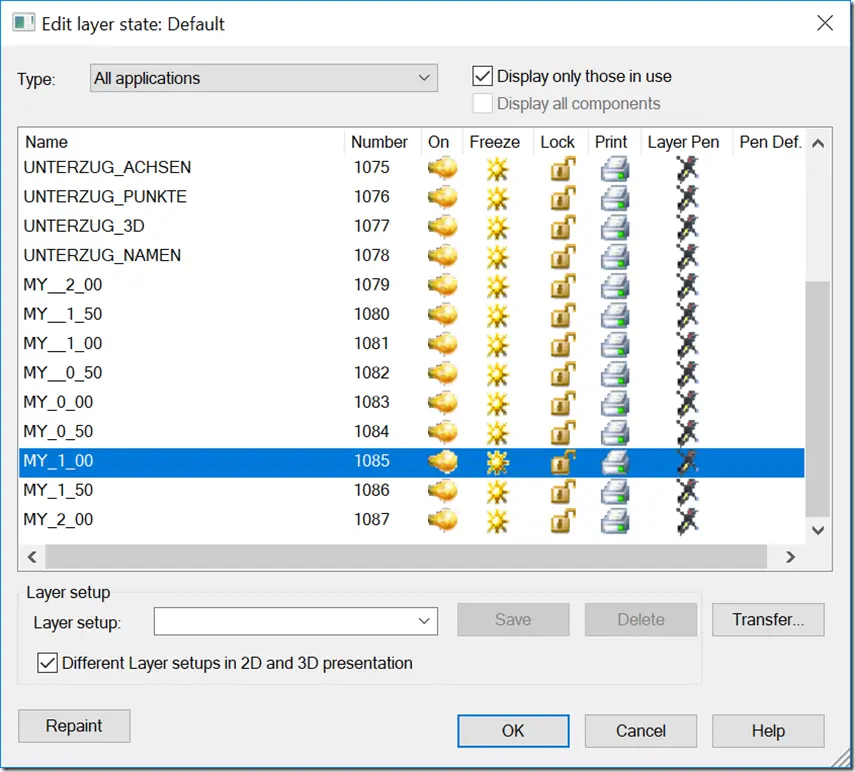

Jede Höhenlinie hat dabei einen eigenen Layer: Die können also blockweise nur die einschalten, die wirklich von Interesse sind:
