Import von Knotenkoordinaten aus Excel

Knotenkoordinaten, die in Excel vorliegen, können bequem ins Faltwerk importieren werden:

Dazu sind folgende Schritte zu erledigen:

Die Knotenkoordinaten werden in Excel eingegeben. Es ist folgendes zu beachten:

  • Die Punkte müsssen in 3D-Koordinaten eingegeben werden. Dies gilt auch dann, wenn die Daten in ein Plattendokument eingeladen werden sollen.
  • Jeder Koordinate können Sie einen Namen geben. Dass muss aber nicht sein. Vergeben Sie keinen Namen, so werden später die Namen automatisch erzeugt.

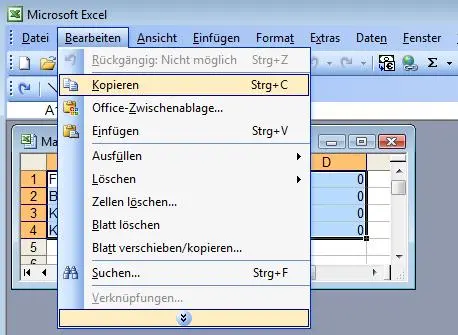

Die eingegebenen Koordinaten werden die Zwischenablage kopiert.

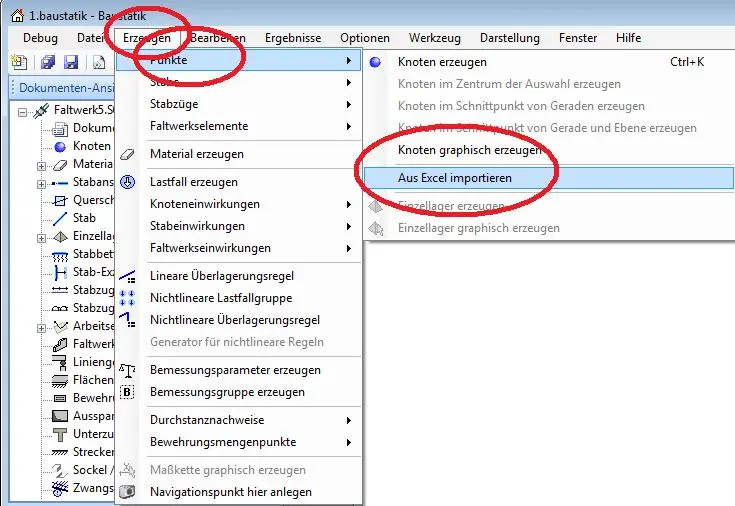

Im Faltwerksprogramm wählen Sie den Befehl : Erzeugen.Punkt."Aus Excel importieren"


Fertig: Die Koordinaten stehen in dem Baustatikdokument zur Verfügung.
Falls Sie die Knotennamen ebenfalls in die Zwischenablage kopiert haben, besitzen die erzeugen Knoten den gewünschten Namen.
