Wann wird ein Knoten zum Zwangspunkt?

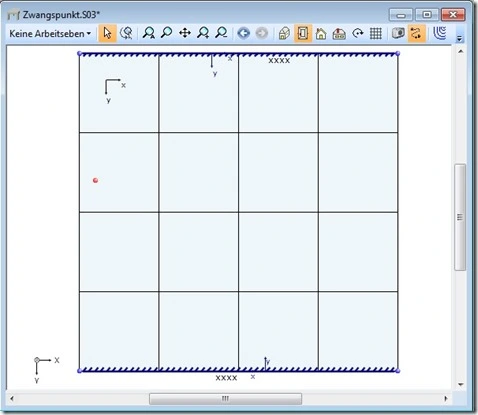

Ein Knoten, der irgendwo in der Ebene einer Platte liegt, wird vom Netzgenerator nicht unbedingt als Punkt für das FEM-Netz berücksichtigt.

Zwangspunkt_2

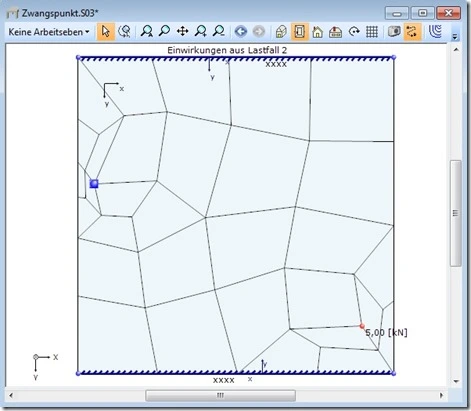

Wird ein Knoten gelagert oder belastet, entstehen für den FEM-Netzgenerator Zwangspunkte.

Diese Zwangspunkte führen dazu, dass ein verformtes FEM- Netz generiert wird.

Zwangspunkt_3

Manchmal ist es erforderlich, dass Ergebnisse an bestimmten Stellen abgerufen werden können. Obwohl dort weder eine Lagerung noch eine Einwirkung vorhanden ist.

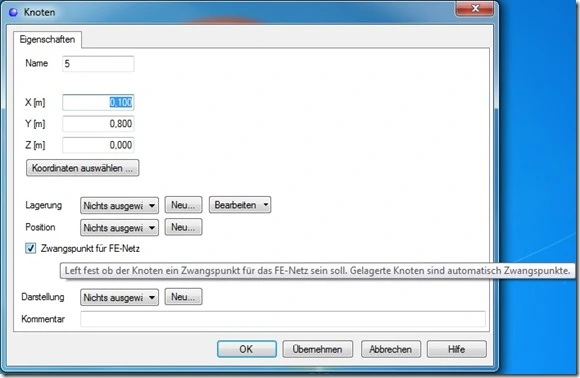

Dazu haben wir das Eingabefenster für den Knoten um eine Option erweitert.

Zwangspunkt_4

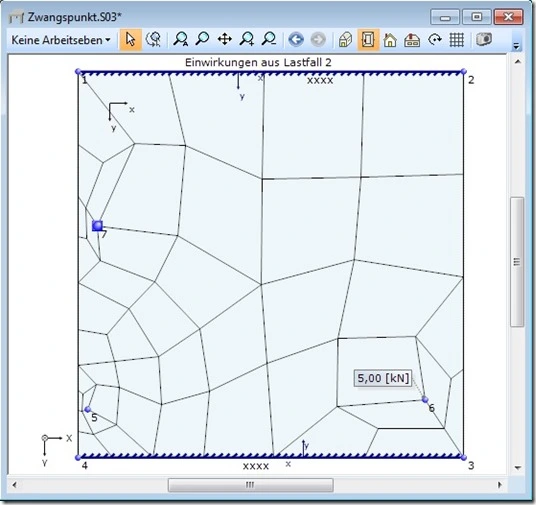

Zwangspunkt_5

Bitte achten Sie darauf!!!!!

Zu viele Zwangspunkte mit kleinen Abständen  können dazu führen, dass der Generator kein Netz erzeugen kann. Zwinkerndes Smiley
