Auf dem zur Anzeige der Überlagerungen kann jedes einzelne Überlagerungsergebnis angezeigt werden. Die Ergebnisse werden dann in einem 3d-Fenster in Kurvenform für jeden Stab dargestellt. Diese Ergebnisdarstellung ist für die meisten Fälle völlig ausreichend.
Es lassen sich sowohl die MinMaxWerte einer einzelnen Überlagerung, als auch die zu diesem MinMaxWert gehörenden Werte, dargestellen. Jeder einzelne MinMaxWert ergibt sich durch die Auswertung der Überlagerungsbedingung. In diesen Wert gehen die Ergebnisse der Einzellastfälle mit normabhängigen Faktoren ein.
Welche Einzellastfälle (mit welchen Faktoren) an dem Ergebnis beteiligt waren, kann mithilfe dieses Dialoges ermittelt werden.
Auf dem Dialog zur Anzeige der Überlagerungen wählen Sie die gewünschte

• Norm
• Überlagerungsregel
• BemessungsSituation
• Ergebniss

aus. Dieser Dialog stellt die Details für die oben eingestellten Parameter dar.





Je nachdem, ob ein Knoten oder ein Stabergebnis angezeigt werden soll, werden in diesem Auswahlbaum entweder die Stäbe oder aber die gelagerten Knoten angezeigt. Aus diesem Auswahlbaum kann das gewünschte Element angewählt werden.

In dieser Auswahlbox wird die Position (Ntelspunkt) im Stab festgelegt, an der die Ergebnisse angezeigt werden sollen.

Im mittleren Teil des Dialogs werden die Ergebnisse für den im linken Auswahlbaum gewählten Stab/Knoten angezeigt. In der oberen Listenansicht werden die Maximalwerte der Überlagerung angezeigt. Diese Maximalwerte sind die Leitgrößen für die untere Listenansicht. Hier werden die zu dem Maximalwerten gehörenden Werte dargestellt.

In der oberen Listenansicht werden die minimalen und maximalen Werte der Überlagerung dargestellt.

In dieser Spalte wird der Name der Grösse angegeben (z.B. Normalkraft N, Biegemoment My, ...).

In dieser Spalte wird das Minimum dieses Wertes, das sich aus der Überlagerung ergeben hat, angezeigt.

In dieser Spalte wird das Maximum dieses Wertes, das sich aus der Überlagerung ergeben hat, angezeigt.

In dieser Spalte wird die Einheit für die Wert angegeben.

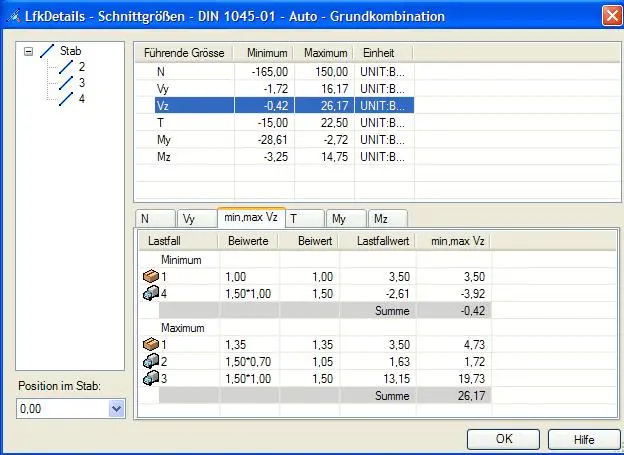

Im Beispiel ist das Ergebnis der Maximalwertberechnung für Vz gezeigt. Über die Reiter in der unteren Listenansicht können die dazugehörigen Werte dargestellt werden. In die Ergebnisse dieser zugehörigen Ergebnisse gehen dieselben Lastfälle mit denselben Faktoren ein, die zu dem Maximalwert von Vz geführt haben.

Wird in der oberen Listenansicht eine führende Grösse (Normalkraft N, Biegemoment My, ...) ausgewählt, werden in der unteren Listenansicht alle zugehörigen Werte (N, Vy, Vz, Mx, My, Mz) dargestellt. Jede einzelne zugehörige Grösse ist übersichtlich in einem eigenen Reiter untergebracht. Der Reiter des Leitwertes ist mit min/max beschriftet. In dieser Listenansicht kann das Ergebniss jeder Überlagerung genau nachvollzogen werden. Hier sind die einzelnen Lastfälle inklusive der Faktoren angegeben, die an der Überlagerung beteiligt waren. Die Ergebnisse sind in zwei getrennten Blöcken für die Minima und die Maxima aufgeteilt.

Name des Lastfalls

Alle Beiwerte, mit denen der Lastfall bei der Überlagerung multipliziert wird. Dies sind im Regelfall die Teilsicherheitsbeiwerte und Kombinationsbeiwerte.

Das Produkt der Beiwerte aus der vorherigen Spalte.

Die Grösse des jeweiligen Lastfalls ohne Beiwerte.

Die Grösse des jeweiligen Lastfalls ohne Beiwerte multipliziert mit dem Produkt der Beiwerte. Das Ergebnis dieser Berechnung geht in die Überlagerung ein. Diese Werte werden zeilenweise aufsummiert. Diese Summe wird unterhalb der beteiligten Lastfälle angegeben. Sie entspricht dem Überlagerungsergebnis.
