Ergebnisse des Durchlaufträgers


Andreas Wölfer
Andreas Wölfer

15. Juli 2010

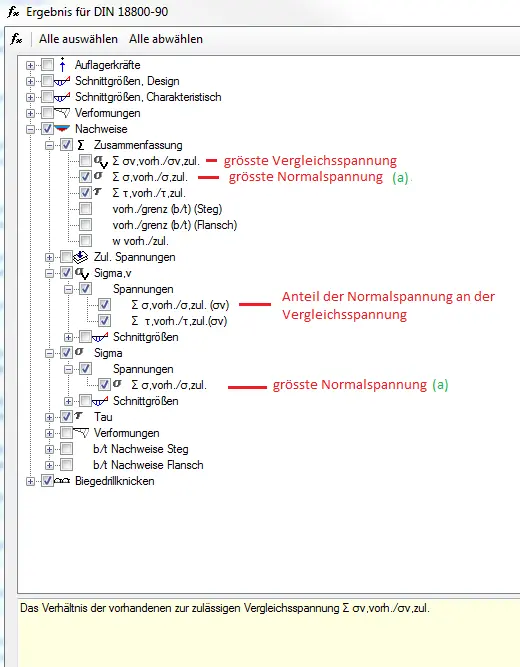

Im Regelfall genügt es, die Zusammenfassung der Ergebnisse anzusehen.

Im unteren Bereich des Ergebnisdialoges lassen sich auch Detailergebnisse anzeigen.

In der Zusammenfassung wird angezeigt:

- Grösste Vergleichsspannung/zul. sigma,v

- Grösste Normalspannung/zul. sigma

- Grösste Schubspannung/zul. tau



In den Details zu den Vergleichsspannungen lässt sich zusätzlich anzeigen:

- Anteil der Normalspannung an der grössten Vergleichspannung

- Anteil der Normalspannung Sigma,N an der grössten Vergleichspannung

- Anteil der Normalspannung Sigma,My an der grössten Vergleichspannung

- Anteil der Normalspannung Sigma, Mz an der grössten Vergleichspannung

- Anteil der Schubspannung an der grössten Vergleichspannung

- ...

Die Äste für Sigma und Tau sind entsprechend aufgebaut.



Im unteren Bereich des Dialogs wird das Ergebnis, auf dem sich die Maus befindet, kurz erläutert.
