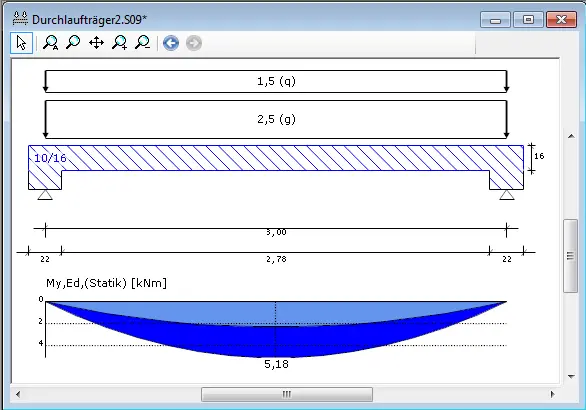

Seit kurzen können mit den Durchlaufträger auch Holzbalkendecken berechnet werden.
Da ich letzte Woche zu diesem Thema zwei Anfragen hatte, rechnen ich heute die Schnittgrösse
an einem einfachen Einfeldträger nach.
- Abmessungen b/d = 10/16
- Abstand a = 0,80 cm
- Einfeldträger l = 3,00 m
- Einwirkungen:
- g = 2,5 kN/m2
- q = 1,5 kN/m2
Belastung pro Balken
Eigengewicht g = 0,10 * 0,16 * 5,0 = 0,08 kN/m
ständig g1 = 2,5 * 0.8 = 2,00 kN/m
Nutzlast q = 1.5 * 0.8 = 1,20 kN/m
Schnittgrössen pro Balken
Mg, rd = 1,35 * 0,08 * 3*3/8 = 0,1215 kNm
Mg1,rd = 1,35 * 2,00 * 3*3/8 = 3,0375 kNm
Mq, rd = 1,50 * 1,20 * 3*3/8 = 2,0250 kNm
Summe
M,rd = 5,1840 kNm (Pro Balken)


Da ich letzte Woche zu diesem Thema zwei Anfragen hatte, rechnen ich heute die Schnittgrösse
an einem einfachen Einfeldträger nach.
- Abmessungen b/d = 10/16
- Abstand a = 0,80 cm
- Einfeldträger l = 3,00 m
- Einwirkungen:
- g = 2,5 kN/m2
- q = 1,5 kN/m2
Belastung pro Balken
Eigengewicht g = 0,10 * 0,16 * 5,0 = 0,08 kN/m
ständig g1 = 2,5 * 0.8 = 2,00 kN/m
Nutzlast q = 1.5 * 0.8 = 1,20 kN/m
Schnittgrössen pro Balken
Mg, rd = 1,35 * 0,08 * 3*3/8 = 0,1215 kNm
Mg1,rd = 1,35 * 2,00 * 3*3/8 = 3,0375 kNm
Mq, rd = 1,50 * 1,20 * 3*3/8 = 2,0250 kNm
Summe
M,rd = 5,1840 kNm (Pro Balken)
