Stahlstütze, Vorverformungen, Teil 1

Wir sind zurzeit dabei, die Stahlstütze zu überarbeiten.

Eine wichtige Änderung dabei ist die Berücksichtigung der Vorverformung. Diese kann entweder manuell vorgegeben werden oder wir vom Programm normgerecht automatisch ermittelt.

Dabei wird die Vorverformung folgendermaßen berücksichtigt:

Das Programm führt für jede zu berechnende Kombination drei Berechnungen durch.

• 1. Die Vorverformung wird nur in X-Richtung angesetzt
• 2. Die Vorverformung wird nur in Y-Richtung angesetzt.
• 3. Die Vorverformung wird affin zur Verformungsfigur aus der Berechnung nach Th.1 angesetzt.

Diese Ergebnisse werden auf Wunsch natürlich auch ausgegeben und entsprechend dokumentiert,

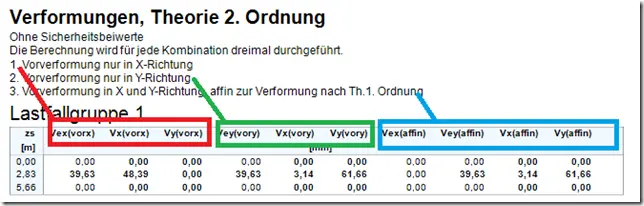

Die Verformungen werden alle in einer Tabelle ausgegeben:

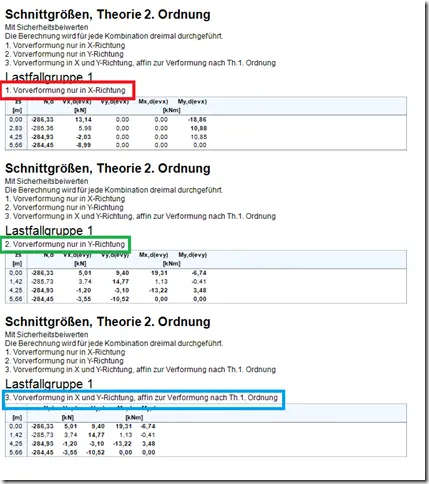

Da die Tabelle bei den Schnittgrößen zu breit würde, verwenden wir für die Schnittgrößen für jeden Verformungsansatz eine eigene Tabelle:

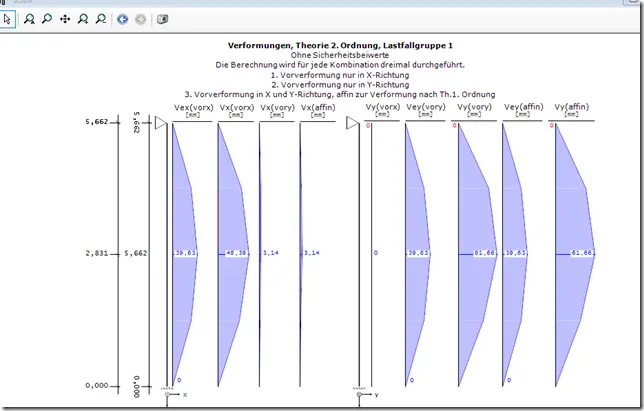

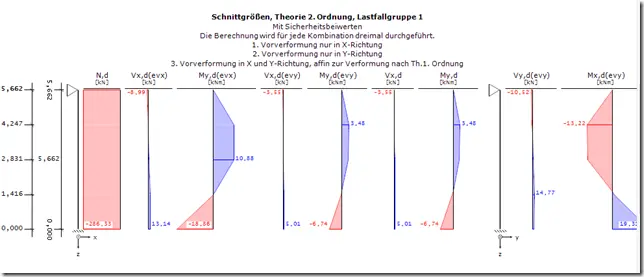

Bei der grafischen Darstellung werden diese neuen Werte ebenfalls dargestellt:
