Zugausfall bei Faltwerksanschlüssen

Mithilfe von Faltwerksanschlüssen kann die Übertragung von den drei Kräften und den drei Momenten entlang einer Faltwerkskante beeinflusst werden. Zusätzlich kann festgelegt werden, dass ein Faltwerksanschluss keinen Zug übertragen kann.

Zug zwischen zwei Faltwerkselementen wirkt in Richtung der lokalen Y-Achse des Faltwerkselementes.

Beispiel:

Das obere Plattensystem ist ohne Zugausfall miteinander verbunden. Im unteren Plattensystem soll kein Zug übertragen werden.

An der rechten Kante der Faltwerkselemente wirkt eine Zugkraft. Die Lager auf der rechten Seite sind gleitend gelagert.

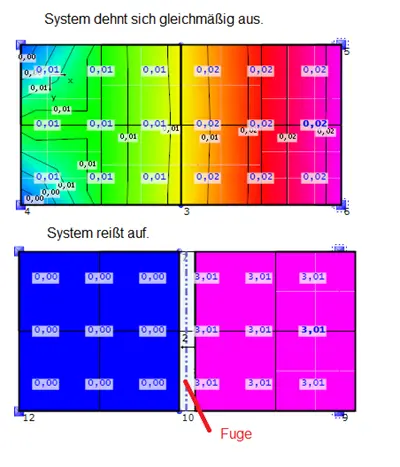

Betrachtet man nun die Verformungen unter der nach rechts wirkenden Zugkraft, kann man folgendes erkennen:

Das obere System dehnt sich gleichmäßig in X Richtung aus. Das untere System reißt an dem Faltwerksanschluss auf. Der linke Teil erhält keine Normalkräfte aus der Belastung.
