Durchlaufträger oben / unten bündig

Mitunter bekommen wir die Anfrage:

Mein Durchlaufträger hat eine Voute, wie bekomme ich eine oben / unten Bündige Ansicht?

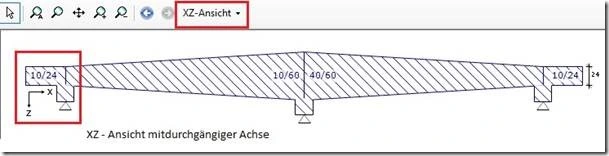

Meistens sehen dann die Durchlaufträger so aus.

Damit der Durchlaufträger die von Ihnen gewünschte Darstellung bekommt, finden Sie in den Optionen -> Einstellungen, im Reiter “Darstellungsart“ den Typ Querschnittsabschnitt.

Wählen Sie “Querschnittsabschnitt” an. Dadurch öffnet sich auf der rechten Seite eine weitere Tabelle.

Im Unterpunkt 5. Sonstiges finden Sie Bündigkeit der XZ- Ansicht und in der XY- Ansicht.

Da die Auswahl zurzeit auf durchgängige Achse eingestellt ist, wird der Durchlaufträger wie oben zu sehen ist, dargestellt.

Mit Hilfe des Pull down können Sie eine durchgängige Oberkante sowie Unterkante auswählen.

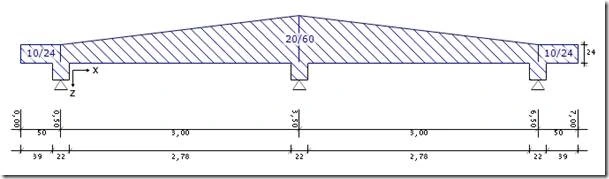

Durchgängige Oberkante in der XZ- Ansicht

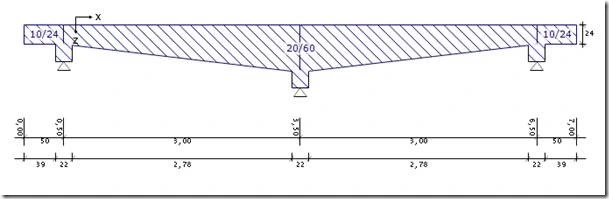

Durchgängige Unterkante in der XZ- Ansicht

Die Auswahl der Bündigkeit der XY- Ansicht ist für den Durchlaufträger mit Doppelbiegung.

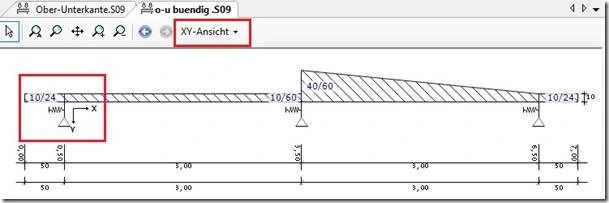

XY- Ansicht

Bei Fragen rufen Sie uns bitte an.
