Ergebnisdarstellung, Darzustellende Kurvenwerte, Teil 1



Wie die Überschrift schon erkennen lässt, handelt es sich nur um die Ergebnisse von streckenförmigen Objekten wie Stäbe, Unterzüge, Streckenlager, etc. und nicht um Flächenergebnisse.

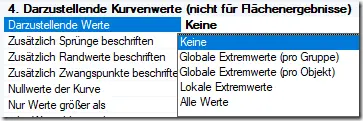

Bei den Darzustellenden Werten gibt es verschiedene Möglichkeiten, welche und wie viele Werte an der Kurve stehen.

clip_image001


Mit der Auswahl Keine werden die Kurven dargestellt, doch ohne Zahlenwerte. In der Überschrift erscheinen die Extremwerte.


clip_image002


Globale Extremwerte (pro Gruppe) bedeutet:

Von dieser Gruppe wird lediglich ein einziger Extremwert beschriftet.


clip_image003

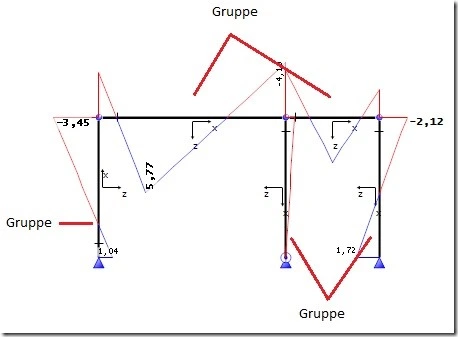

Als Gruppe werden Stäbe und Stabzüge mit demselben Koordinatensystem betrachtet.


clip_image004


Die globalen Extremwerte (pro Objekt) zeigen an jedem Objekt die Extremwerte an.


clip_image005

clip_image006

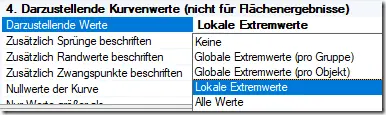

Lokale Extremwerte heißt, dass an jedem Stab zusätzlich die lokalen Extremwerte angezeigt werden.


clip_image007

clip_image008


Wird hier auf alle Werte umgestellt, bekommen Sie an jedem Ntels-Punkt ein Ergebnis eingetragen.


clip_image009


clip_image010
