Ergebnisdarstellung, Darzustellende Kurvenwerte, Teil 2



Bei den Darzustellenden Kurvenwerten haben Sie die Wahl, Sprünge, Randwerte und Zwangspunkte zu beschriften.

Für die oben genannten Optionen gibt es nur ein Ja oder Nein.


Mit den Sprüngen werden Unstetigkeiten in der Kurvendarstellung beschriftet.

Wie wir jetzt festgestellt haben, hat sich bei der grafischen Darstellung der Sprünge, der Fehlerteufel eingeschlichen. Aktuell werden keine Werte angezeigt. Wenn der Fehler behoben ist, werde ich noch etwas dazu schreiben.


Bei Ja, für die Randwerte, werden zu den Extremwerten die Randwerte am Anfang und Ende zusätzlich dargestellt.

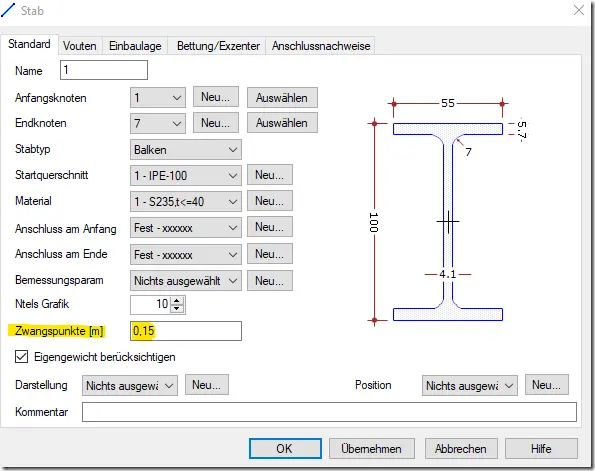

Für die Beschriftung von Zwangspunkten sollten in den Eigenschaften der Stäbe Zwangspunkte festgelegt werden.




Damit wird an dieser Stelle eine Beschriftung hinzugefügt.
