Ergebnisdarstellung, Kurven Teil 1



Neben der speziellen Darstellung von Streckenlagern, die ich hier beschrieben habe, können die Ergebniskurven individuell angepasst werden.


Die Auswahl Kurventyp hat verschiedene Möglichkeiten die Kurven darzustellen.

Wird Keine ausgewählt, so wird weder eine Kurve noch ein Zahlenwert dargestellt. Nur an der Überschrift erkennen Sie, dass das Programm gerechnet hat.




Mit der Auswahl Kurven wird ein Kurvenverlauf mit Zahlenwerten dargestellt.




Die Liniengrafik mit Pins zeigt Ihnen zu der einfachen Kurvendarstellung eine optische Verbindung der Zahlenwerte mit der Stelle im Stab.

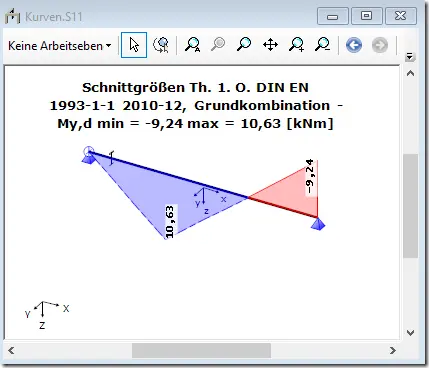

Bei der Kurvenfläche mit Vollschraffur wird die Kurve mit der entsprechenden Farbe ausgefüllt.





Eine Kurvenfläche mit Farbverlauf kann für die Bemessungsergebnisse, so aussehen.





Diese Darstellung gibt es nur in der Standard- Richtung. Dazu bald mehr. :)
