Ist es möglich, im Dachprogramm mit Stahl zu rechnen.


Christine Mittmann
Christine Mittmann

11. Dezember 2017



Um genau zu sein. NEIN!!! In unserem Dachprogramm gibt es nur die Holznormen.

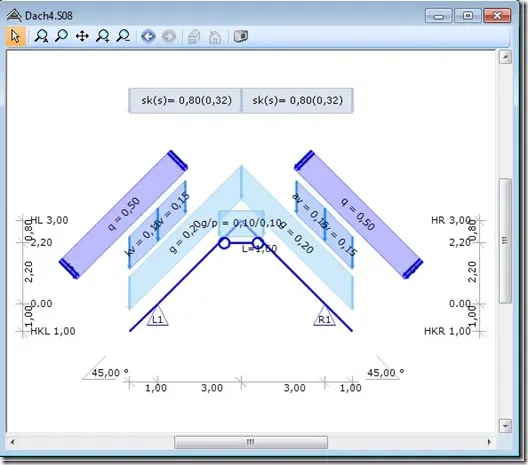

ABER: Sie können eine Dachdatei in eine Faltwerksdatei ändern.

Dazu kann über Datei, der Befehl “Als Faltwerk speichern” ausgewählt werden.

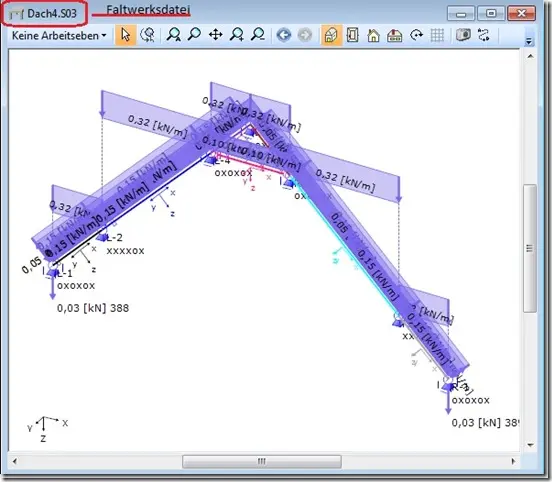

Dadurch wird die Dachdatei in eine Faltwerksdatei geändert.

Einige wichtige Schritte sind nun durchzuführen.

Sie brauchen jetzt noch:

- Die Stahlnorm

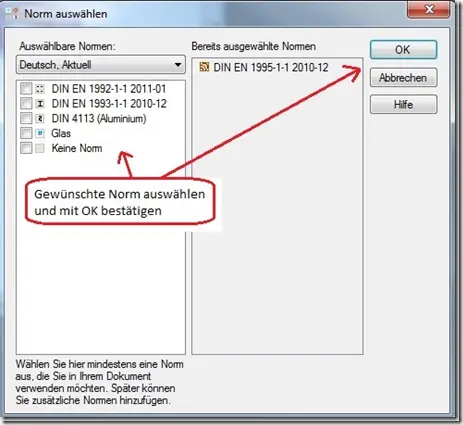

Über Datei –> Norm auswählen, die gewünschte Norm auswählen.

- Ein passendes Material

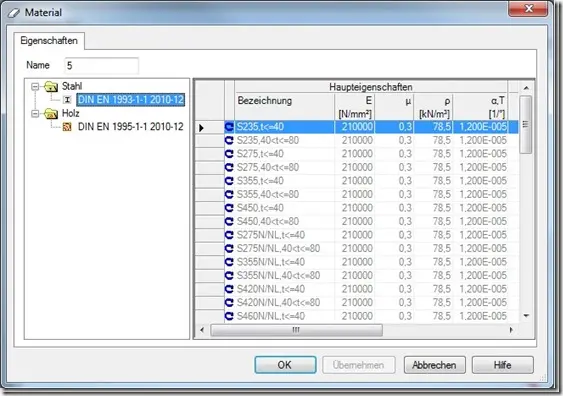

Den Stäben muss ein Material aus der Stahlnorm zugeordnet werden.

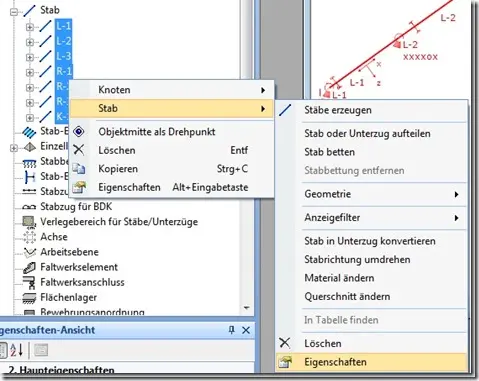

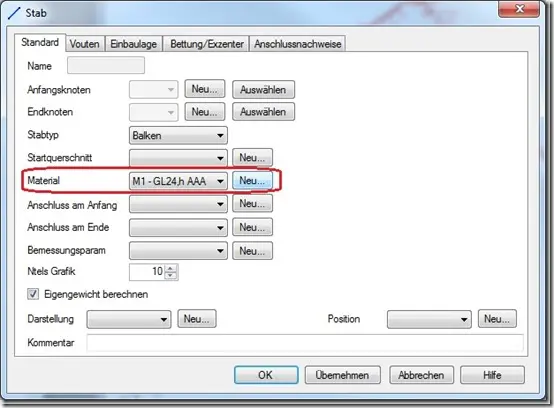

Alle Stäbe markieren, mit rechtsklick die Eigenschaften der Stäbe öffnen und das gewünschte Material wählen.

- Neue Querschnitte

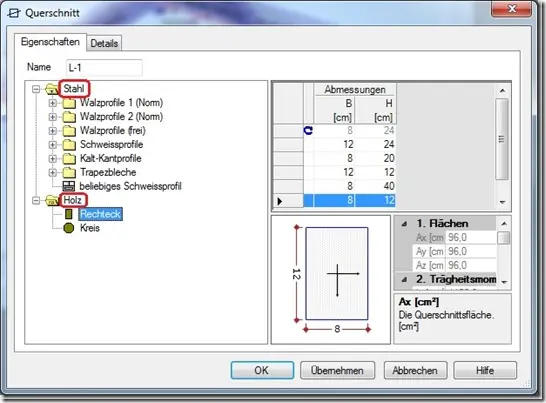

Jetzt können die Querschnitte aus der “Stahl Norm” ausgewählt werden.

BITTE BEACHTEN SIE!!!!

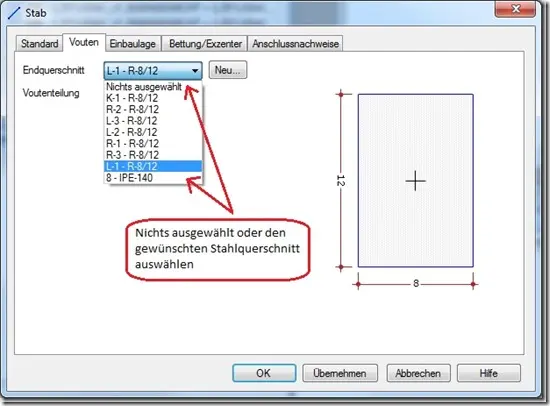

Im Dach wurden aus programmiertechnischen Gründen ein Startquerschnitt und ein Endquerschnitt definiert. Aus diesem Grund muss im Reiter “Vouten” der Endquerschnitt auf “nichts ausgewählt” oder der entsprechende Querschnitt gewählt werden.

- Korrigierte Lastfallgruppen

Im Dach wird grundsätzlich nichtlinear Theorie II gerechnet. Das heißt, Sie müssen die nichtlinearen Lastfallgruppen für die geänderte Norm überarbeiten.

Dazu in der Dokumentenansicht alle Lastfallgruppen mit Hilfe der “Shift” Taste markieren. Shift gedrückt halten und die erste und letzte Lastfallgruppe anklicken.

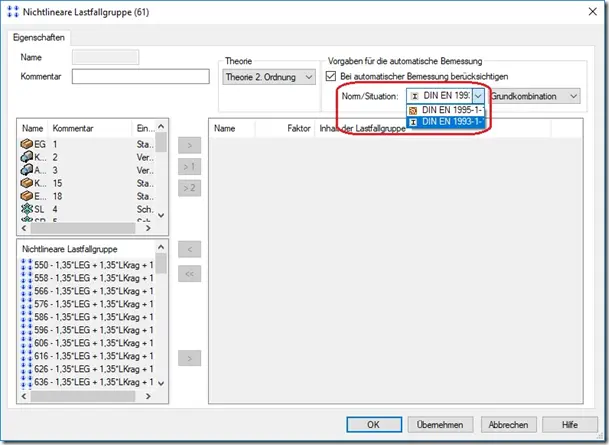

Mit einem Rechtsklick an die markierten Lastfallgruppen, die Eigenschaften öffnen und die gewünschte Norm auswählen.

- Eine Bemessungsgruppe

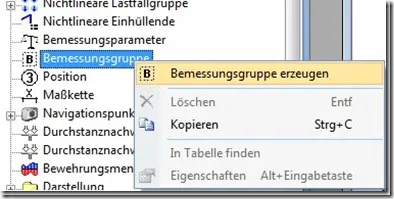

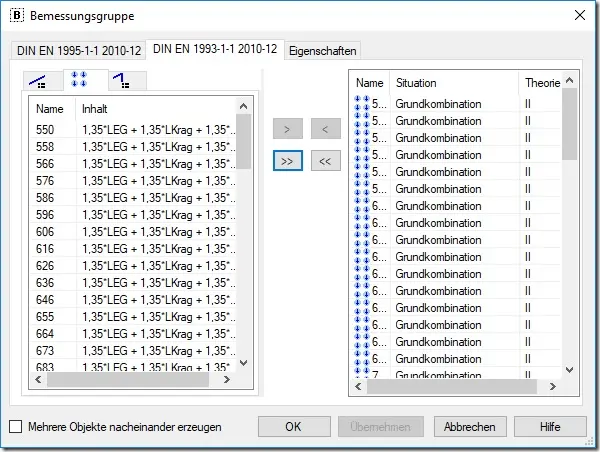

Dazu Bemessungsgruppe in der Dokumentenansicht mit rechts anklicken und Bemessungsgruppe erzeugen.

Hier die Stahlnorm auswählen und den Reiter für die nichtlineare Lastfallgruppen wählen. Sie haben die Wahl zwischen einer, alle oder nur bestimmte Lastfallgruppen.

Damit können Sie die nichtlinearen Ergebnisse nach Th.2 für die Lastfallgruppen und die Bemessung für Stahl abrufen.

Wenn Sie nur die Stahlnorm berechnen wollen, können Sie nun die Holz Norm entfernen.

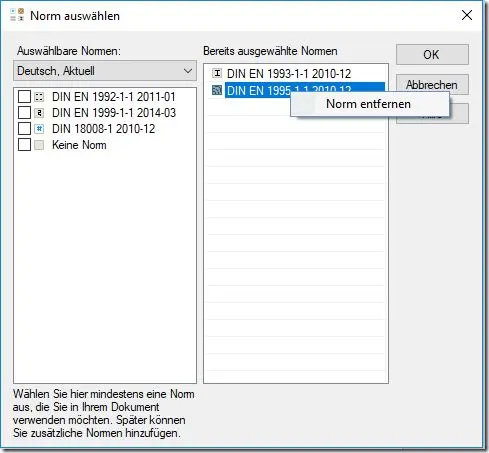

Dies gelingt, indem Sie nochmal über Datei -> Norm auswählen -> in der 2.Spalte die Holz Norm mit rechts anklicken und Norm entfernen wählen.
