Lastweiterleitung Dach in Durchlaufträger, Sparren als Streckenlast

Der Standardfall

Sie möchten schnell und zuverlässig die Auflagerkräfte aus dem Dach auf einen Durchlaufträger (Pfette) weiterleiten. Dann habe ich hier einige Tipps.

Nachdem Sie ein Dach eingeben und berechnet haben, legen Sie einen Durchlaufträger mit der Schnelleingabe an.

In der Dokumenten- Ansicht des Durchlaufträgers öffnen Sie den Lastimport.

Im Standardfall ist es gewünscht, dass die Last aus der Pfette als Streckenlast auf dem Durchlaufträger weitergeleitet wird.

Wie Sie sehen, gibt es einige Möglichkeiten etwas einzustellen.

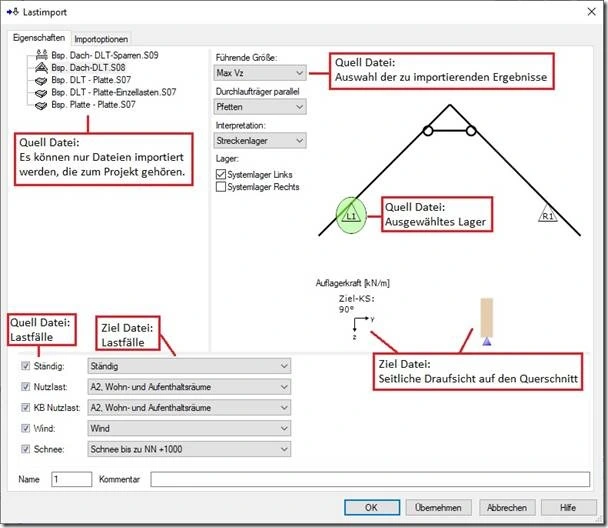

Im Eingabedialog für den Lastimport gibt es Angaben aus der Quell Datei, sowie für die Ziel Datei.

Für den Standardfall, sollten bei Durchlaufträger Parallel die Pfetten ausgewählt sein.

Bei Interpretation fällt die Auswahl auf Streckenlager.

Es kann nur ein Lager ausgewählt werden.

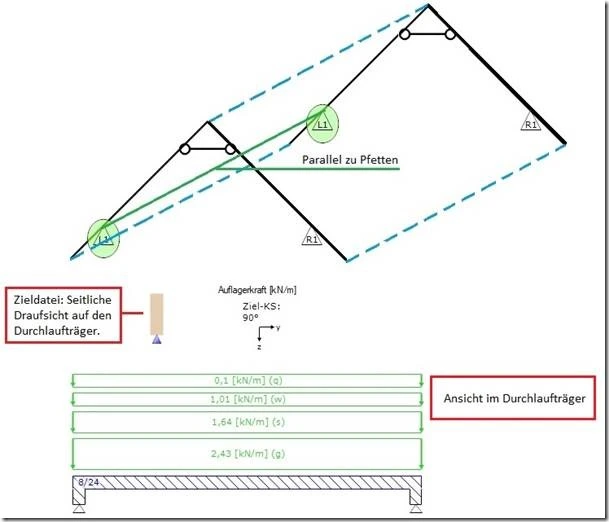

Die folgende Graphik wurde von mir erweitert, um zu zeigen wie sich die Ergebnisse im Durchlaufträger darstellen.

Achten Sie bitte darauf, dass nur Dateien, die sich im gleichen Projekt befinden, für den Import zur Verfügung stehen.

Alle per Lastimport importierten Lasten werden in grün dargestellt.
