Mauerwerk, Beispiel für die Eingabe und Berechnung
In diesem Blog beschreibe ich die Eingabe, Arbeit und Berechnung mit dem Mauerwerk. Das fertige Beispiel kann hier (https://www.die.de/baustatik/baustatik-blog-beispiele-2.zip) heruntergeladen werden.
Nach dem Herunterladen müssen die Dateien entpackt und in einen beliebigen Projektordner kopiert werden. Anhand dieser Beispiele lassen sich die Erklärungen in diesem Blog einfach nachvollziehen.
Wie Sie vielleicht schon gesehen haben, ist es seit kurzem möglich, den Mauerwerksnachweis in der Baustatik zu führen.
Der Mauerwerksnachweis ist als einzelnes Programm, sowie im Faltwerk und in der Scheibe zu finden.
Für den nicht ins System integrierten Mauerwerksnachweis gehen Sie wie folgt vor:

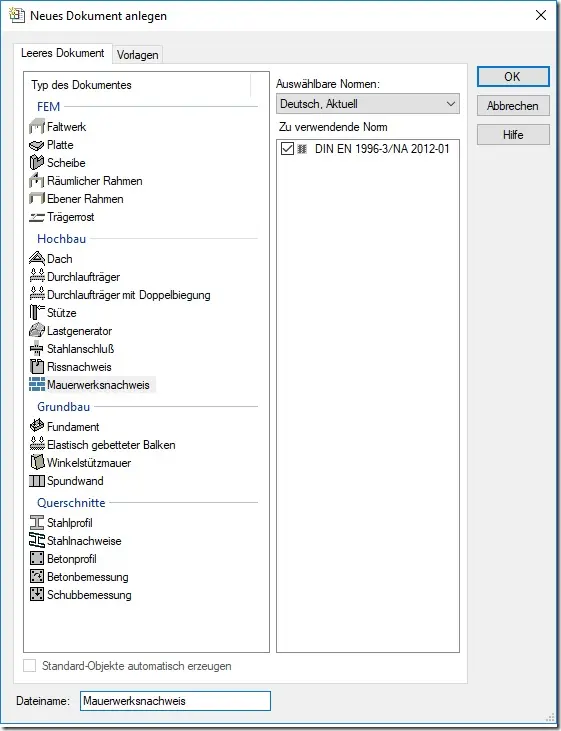

Sie legen über Datei -> Neu -> einen Mauerwerksnachweis an.
Bei der Auswahl der Normen kann bei den auswählbaren Normen für Europa aktuell, auch die ÖNORM EN 1996-3 und die UNI EN 1996-3 gewählt werden.

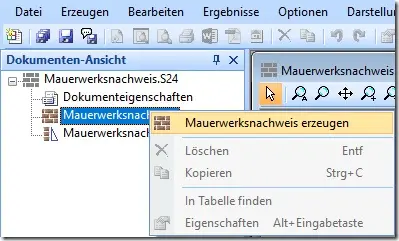

Nachdem sich das Programm geöffnet hat, finden Sie in der Dokumenten- Ansicht den reinen Mauerwerksnachweis und den Mauerwerksnachweis für Keller.
Wie gewohnt können Sie mit einem rechten Klick den gewünschten Nachweis erzeugen.

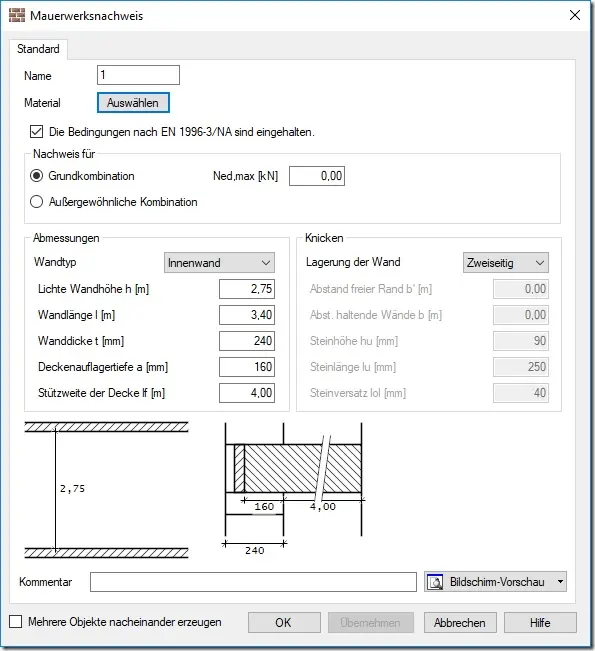

Wir beginnen mit dem Material. Um die Materialliste zu öffnen, nutzen Sie den entsprechenden Button.
In dieser Liste finden Sie ein Beispiel Poroton. Anhand dieses Beispiels können Sie die Materialliste erweitern. Hier definieren Sie einmal das gewünschte Material und können dieses Material in jedem zukünftigen Mauerwerksnachweis verwenden. Einfach in die Zeile mit dem Sternchen klicken und die Angaben ändern.
Als nächstes müssen Sie darauf achten, dass die Randbedingungen nach EN 1996-3/NA eingehalten sind.
Ist dieser Schalter gesetzt, erfolgt im Ausdruck ein entsprechender Hinweis. Wenn dieser Schalter nicht gesetzt ist, wird trotzdem der Mauerwerksnachweis durchgeführt. Lediglich der Hinweis auf die Randbedingungen im Ausdruck entfällt. Eine Liste dieser Randbedingungen finden Sie in der Norm.
Im nächsten Schritt entscheiden Sie für welche Bemessungssituation Sie den Nachweis führen möchten.
Bei Ned,max [kN] wird die maximale einwirkende Normalkraft als Designwert eingetragen.
Mit den Abmessungen haben Sie die Möglichkeit verschiedene Wandtypen auszusuchen. Der Wandtyp hat Einfluss auf den Beiwert Φ1 zur Berücksichtigung der Traglastminderung aufgrund der Lastausmitte.
Zusätzlich werden die Abmessungen der Wand eingegeben.
Für das Knicken muss die Lagerung der Wand definiert werden.
Danach werden die erforderlichen Eingaben freigeschaltet.
In der Graphik werden die Werte aus Ihren Eingaben übernommen.
Mit dem Button
Es können in einem Dokument auch mehrere Mauerwerksnachweise erstellt werden.
