Optionen – Ergebnisdarstellung, Allgemeines


In den kommenden Blogs werde ich mich mit den vielfältigen Einstellmöglichkeiten für die Ergebnisdarstellung beschäftigen. Diese Einstellungen werden für alle Dokumente berücksichtigt.

1.Allgemeines

clip_image001


Hier finden Sie die Möglichkeit, die Anzahl der Nachkommastellen zu steuern. Dies gilt für die graphische Darstellung sowie für den tabellarischen Ausdruck.

clip_image002

clip_image003


Oder Sie möchten in der Graphik die Verformungen sichtbar machen.

clip_image004


Mit einem “Nein“ hinter der Verformung, sieht die Darstellung wie folgt aus.

clip_image005

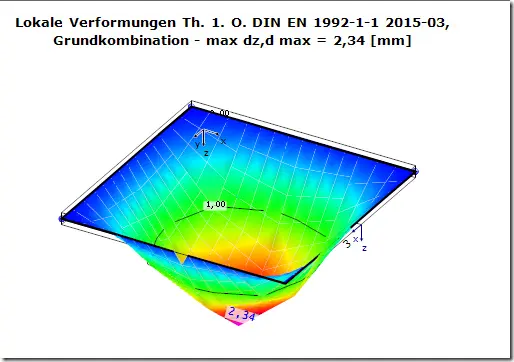

Umgeschaltet auf “Ja“ und einer Überhöhung der Verformung, verändert sich die Darstellung.

clip_image006


Die Überhöhung verstärkt nur die graphische Darstellung und dient somit der optischen Verstärkung.

clip_image007
