Platte teilen

Folgende Situation: Sie haben eine Plattengeometrie definiert, und möchten im Nachgang diese Platte an verschiedenen Stellen teilen.

Jetzt könnten Sie an den gewünschten Stellen neue Knoten definieren und diese recht umständlich mit neuen Platten versehen.

Die Frage ist nun: was passiert dann mit den schon vorhandenen Lasten? Auch diese müssten entsprechend geteilt werden. Also nicht unbedingt eine einfache und elegante Lösung.

Es gibt dafür eine schnellere Lösung.

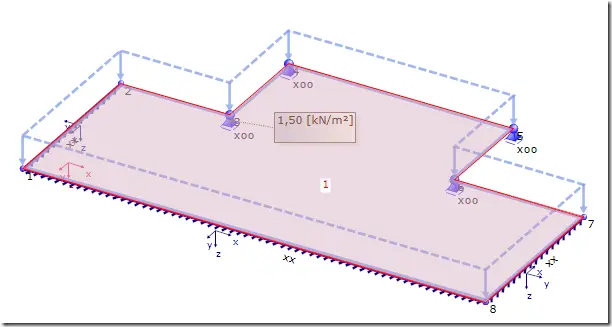

So oder ähnlich könnte Ihre Plattengeometrie aussehen.

Upps, an der Auskragung (Balkon) wird ein Faltwerksanschluss benötigt. Sie müssen nun die Platte teilen.

Dazu brauchen Sie lediglich das Kontext-Menu der Platte.

Hier können Sie “Faltwerkselemente in zwei Elemente teilen“ auswählen. Mit diesem Befehl erhalten Sie verschiedene Möglichkeiten Ihre Platte zu teilen.

Als erste Möglichkeit, geht das Programm davon aus, dass Sie die Platte in zwei Hälften teilen möchten.

Dazu bekommen Sie jeweils auf der Hälfte einer Außenkante eine Option für eine Teilung der Platte.

Oder Sie wählen schon vorhandene Knoten an.

Durch Anklicken der vorhandenen Knoten wird die Platte an dieser Stelle geteilt.

Und um auf die Frage zurückzukommen: Was passiert mit den Lasten?

Die werden sofort mitgeteilt und könnten jetzt weiterbearbeitet werden.
