Platte teilen an beliebiger Stelle

Zu meinem Blog, Platte teilen, zeige ich noch eine weitere, in einigen Fällen elegantere, Möglichkeit.

Hierzu verwenden wir die Arbeitsebene.

Durch die Arbeitsebene entsteht ein Raster, das durch Scrollen vergrößert oder verkleinert werden kann.

Über dieses Raster können sie die Platte an einer beliebigen Stelle an einer ihrer Außenkanten teilen.

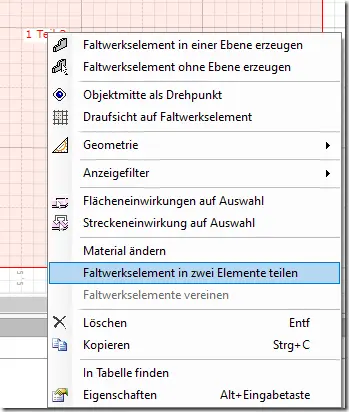

Nach dem Aktivieren des Befehls wählen Sie die gewünschte Linie aus.

Dies kann auch über eine Strecke mit mehreren Punkten gehen.

So können Sie z. B. an einer Ecke die Platte teilen (Eckbalkon), um diese Teilung für entsprechende Faltwerksanschlüsse zu verwenden.

Die schon definierten Flächenlasten werden wieder mit aufgeteilt.

Bei Fragen rufen Sie uns bitte an.
