Prozentuale Einspannung im Durchlaufträger

Wie im alten XDUR, kann auch im neuen Durchlaufträger eine Einspannung um Y angegeben werden.

Nachdem Sie mit der Schnelleingabe das Grundsystem erstellt haben, finden Sie die Angaben für die Einspannart in den Eigenschaften der Lager.

Dazu öffnen Sie das Dialogfenster für das gewünschte Lager.

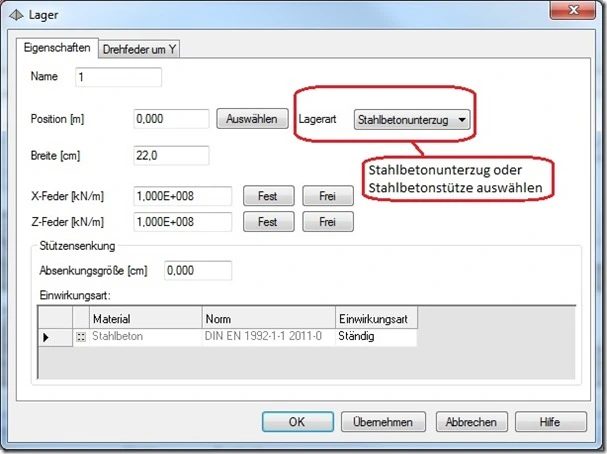

Im Reiter “Eigenschaften”wählen Sie die entsprechende Lagerart aus.

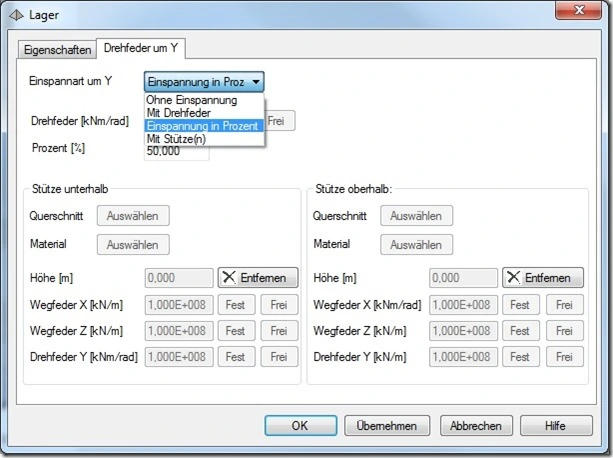

Danach wechseln in den Reiter “Drehfeder um Y”.

Hier wird die entsprechende Einspannart gewählt.

Wie Sie sehen, stehen hier folgende Möglichkeiten zur Auswahl. Eine davon ist die Einspannung in Prozent.

Je nach Auswahl werden die zusätzlich erforderlichen Eingaben freigeschaltet.
