Stahlanschlüsse
In den Programmen Faltwerk, Räumlicher Rahmen, Ebener Rahmen und Trägerrost ist eine Berechnung von biegesteifen Anschlüssen und Querkraftanschlüssen möglich. Dazu muss nicht unbedingt ein komplettes System vorhanden sein, auch ein Einzelnachweise ist machbar.
Ein separates Programm wird in nächster Zeit erscheinen.

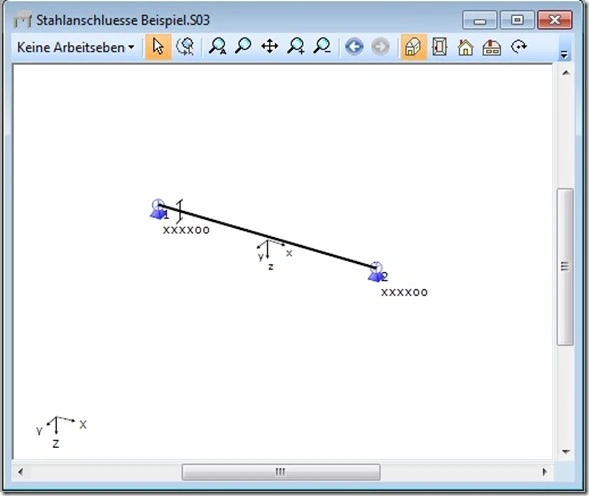

Um einen Einzelnachweis zu definieren brauchen Sie einen Stab mit dem gewünschten Profil, Material und Lagerung. Wie in diesem Beispiel.
Wie so oft gibt es verschiedene Wege, einen Stahlanschluss zu erzeugen. Ich werde den Weg über die Dokumenten-Ansicht erklären.

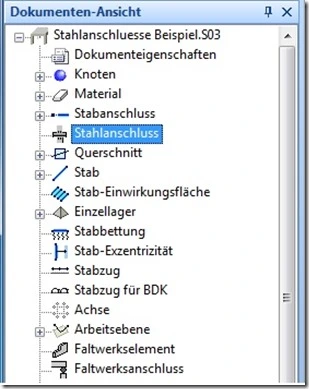

Sie finden in der Dokumentenansicht die Menüpunkt “Stahlanschluss”.
Hier öffnen Sie das Kontextmenü mit einem Rechtsklick und können nun “Stahlanschluss erzeugen” auswählen.

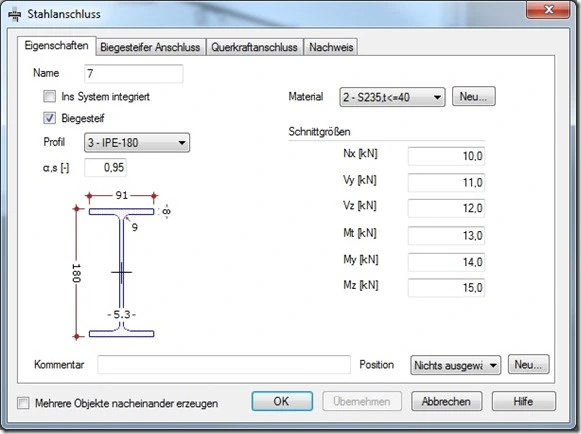

In den Eigenschaften finden Sie verschiedene Angaben.
Mit dem Haken “Ins System integriert“ können Sie festlegen, ob es sich um einen Anschluss im System handelt oder um einem einzelnen Nachweis.
Mit dem Haken “Biegesteif“ können Sie zwischen biegesteifer Anschluss und Querkraftanschluss wählen.
Profil, hier wird das entsprechende Profil ausgewählt.
Mit α,s kann ein Abminderungsbeiwert zur Berechnung der Grenzschweißnahtspannung festgelegt werden.
Das Material muss ausgewählt werden.
Die Schnittgrößen werden für einen einzelnen Nachweis “manuell” eingegeben.

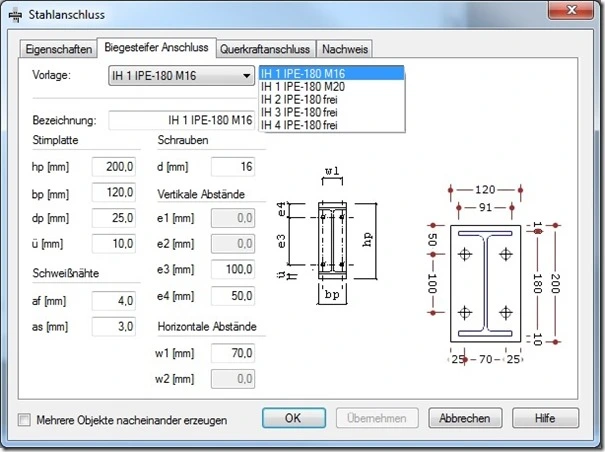

Im Reiter “Biegesteifer Anschluss” gibt es die Möglichkeit, vordefinierte Anschlüsse auszuwählen oder eine Anschlussplatte frei zu definieren. Die Vorlagen sind den "Bemessungshilfen für profilorientiertes Konstruieren" entnommen.
Nach der Auswahl des gewünschten Anschlüsse werden die Werte übernommen. Die Graphik wird den Werten angepasst.

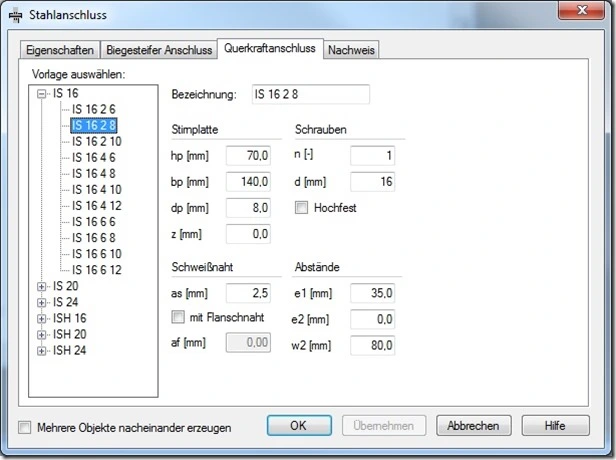

Haben Sie sich für einen Querkraftanschluss entschieden, gibt es unter diesem Reiter auch die entsprechenden Vorlagen zur Auswahl.

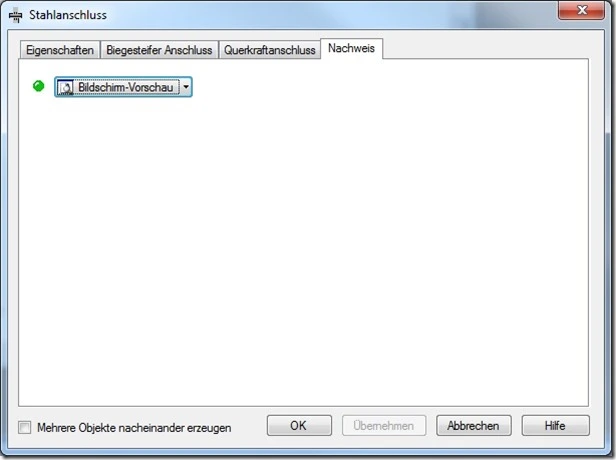

Sind alle Angaben gemacht, wird über den Reiter “Nachweis” die Bildschirmvorschau für einen “NICHT” in das System integrierten Stahlanschluss geöffnet.

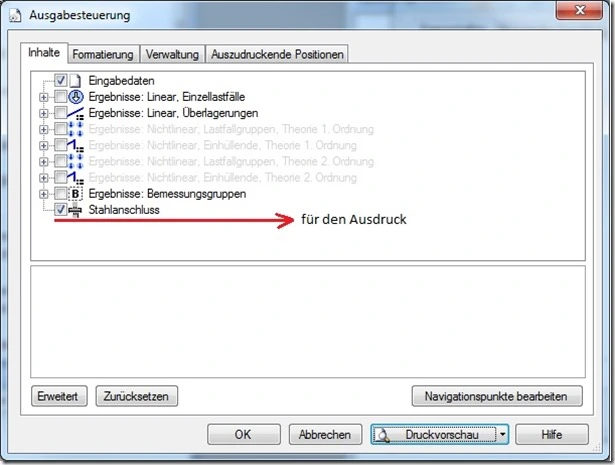

Für den Ausdruck sollte in der Ausgabesteuerung der entsprechende Haken gesetzt sein.
