In diesem Blog beschreibe ich die Eingabe von Vouten. Das fertige Beispiel kann hier (https://www.die.de/baustatik/baustatik-blog-beispiele-3.zip) heruntergeladen werden.

Nach dem Herunterladen müssen die Dateien entpackt und in einen beliebigen Projektordner kopiert werden. Anhand dieser Beispiele lassen sich die Erklärungen in diesem Blog einfach nachvollziehen.


Eine Voute kann im Eingabefenster für den Stützenabschnitt festgelegt werden. Dazu müssen lediglich ein Anfangs und Endquerschnitt festgelegt werden.

Der Anfangsquerschnitt wird beim Stützenabschnitt im Reiter “Eigenschaften“ definiert.

Der Anfangsquerschnitt befindet sich am Stützenfuß und wir erstmal als Graphik unter dem Stützenabschnitt dargestellt.


Den Endquerschnitt wählen Sie im Reiter “Erweitert“ aus.

Sowie Sie einen Endquerschnitt ausgewählt haben, werden die Querschnitte seitlich neben der Stützengraphik unten und oben angezeigt.



Mit der Angabe eines Versatzes kann die Stütze für die entsprechende Richtung ausgerichtet werden.

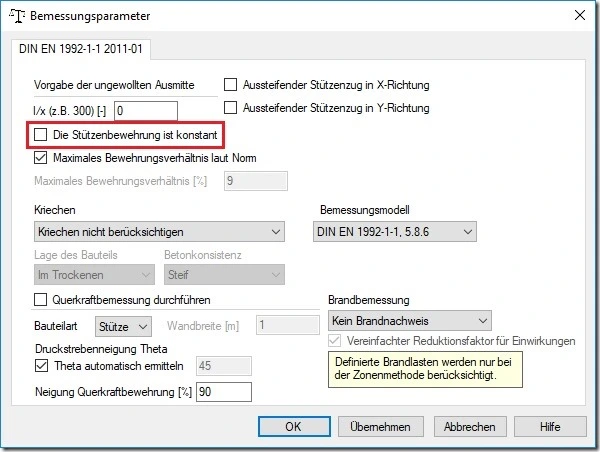

Für die Berechnung einer Voute darf in den Bemessungsparametern nicht der Haken “Die Stützenbewehrung ist konstant“ gesetzt sein.

Nun steht einem Ergebnis nichts mehr im Wege.
