Stütze: Lastfälle und Lastfallgruppen

In diesem Blog beschreibe ich die manuelle Erstellung von Lastfällen, Lastfallgruppen in der Stütze. Das fertige Beispiel kann hier (https://www.die.de/baustatik/baustatik-blog-beispiele-3.zip) heruntergeladen werden.

Nach dem Herunterladen müssen die Dateien entpackt und in einen beliebigen Projektordner kopiert werden. Anhand dieser Beispiele lassen sich die Erklärungen in diesem Blog einfach nachvollziehen.

In der Reihe der Beispiele zu unserer Stütze geht es heute um die Erstellung von Lastfällen und Lastfallgruppen.

Lastfall:

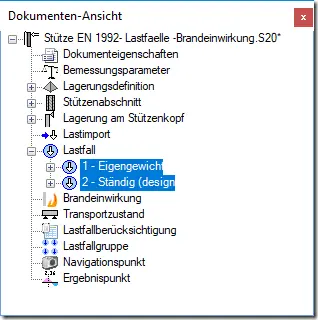

Bei einer Stützenneueingabe sind hier standardmäßig Lastfall 1 – Eigengewicht und Lastfall 2 – Verkehr (design) vorgegeben.

Alle weiteren Lastfälle müssen bei der manuellen Eingabe von Hand erzeugt werden.

Dazu öffnen Sie mit einem rechten Klick auf Lastfall das Kontext Menü und erzeugen einen neuen Lastfall.

Mit dem entsprechenden Haken legen Sie fest, ob das Eigengewicht automatisch (in diesem Lastfall) berücksichtigt wird.

Das Eigengewicht darf nur in einem einzigen Lastfall berücksichtigt werden.

Sie können hier festlegen, ob es sich um charakteristische oder Design Einwirkungen handelt.

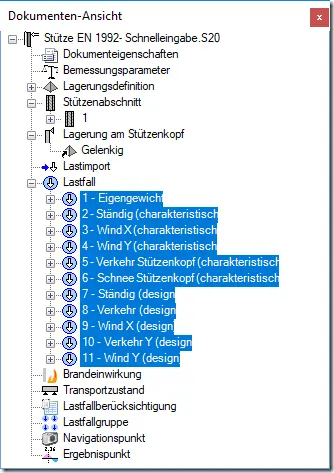

Bei der Eingabe über die Schnelleingabe werden die erforderlichen Lastfälle vordefiniert.

Natürlich können hier bei Bedarf Änderungen oder Erweiterungen vorgenommen werden.

Lastfallgruppen:

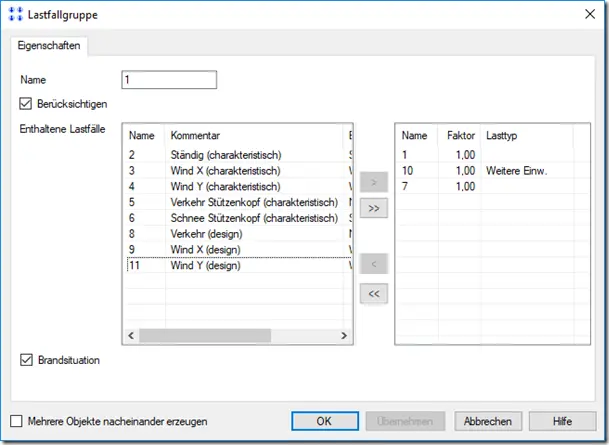

Sie haben die Möglichkeit manuell Ihre Lastfallgruppen zu definieren.

Denken Sie bitte daran, dass die Beiwerte und bei Nutzlasten der Lasttyp angegeben werden muss.

In der Spalte Faktor werden die entsprechenden Beiwerte eintragen. Diese Faktoren sind, Gamma Inferior und Superior, sowie die Psi Werte für die Leiteinwirkung und weitere Einwirkung.

Es gibt noch den Haken für die Brandsituation. Sie legen hiermit fest, dass diese Lastfallgruppe für die Brandsituation berücksichtigt wird.
