Stütze: Lastfallberücksichtigung

In diesem Blog beschreibe ich die Verwendung der Lastfallberücksichtigung. Das fertige Beispiel kann hier (https://www.die.de/baustatik/baustatik-blog-beispiele-3.zip) heruntergeladen werden.

Nach dem Herunterladen müssen die Dateien entpackt und in einen beliebigen Projektordner kopiert werden. Anhand dieser Beispiele lassen sich die Erklärungen in diesem Blog einfach nachvollziehen.

Im Normalfall brauchen Sie sich um Lastfallkombinationen nicht zu kümmern. Doch wie so oft gibt es Situationen, für die Sie nur bestimmte Kombinationen brauchen, deshalb gibt es dieses Eingabefenster.

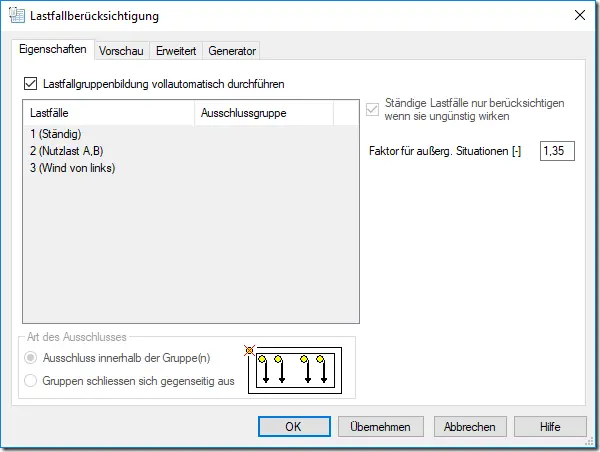

Standardmäßig ist hier der Haken bei Lastfallgruppenbildung vollautomatisch durchführen gesetzt. Um Einfluss auf die Lastfallgruppenbildung zunehmen, wird dieser Haken rausgenommen.

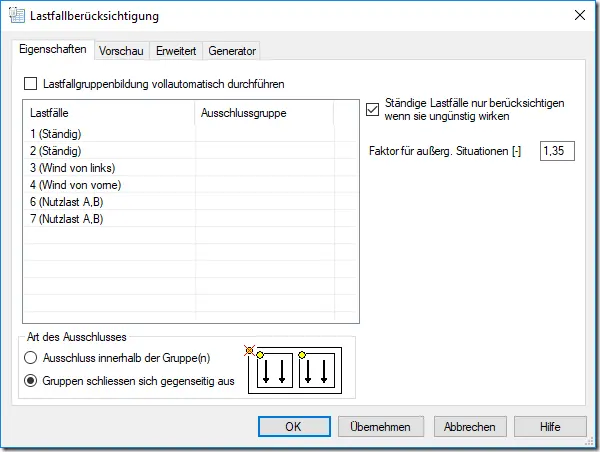

In der Tabelle werden, bis auf die Außergewöhnlichen, alle Lastfälle gelistet.

Hier können Ausschlussgruppen festgelegt werden.

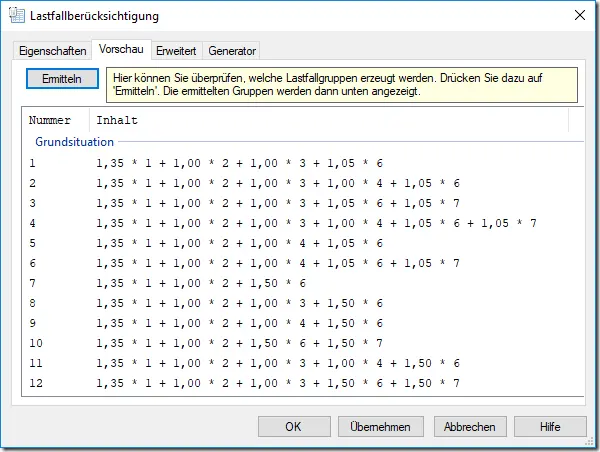

Eine Ausschlussgruppe sorgt dafür, dass verschiedene Lastfälle nicht gleichzeitig in einer Lastfallgruppe auftreten können. Würden Sie mit den in der Graphik sichtbaren Einstellungen jetzt die Lastfallgruppen anschauen, so würde auch der Wind von links und rechts in einer Lastfallgruppe auftauchen.

Wie z. B. in der Lastfallgruppe 2, das macht natürlich keinen Sinn. Zeigt uns aber, dass sobald der Haken für die automatische Lastfallbildung entfernt wurde, Sie in der Pflicht sind, die Ausschlussgruppen festzulegen.

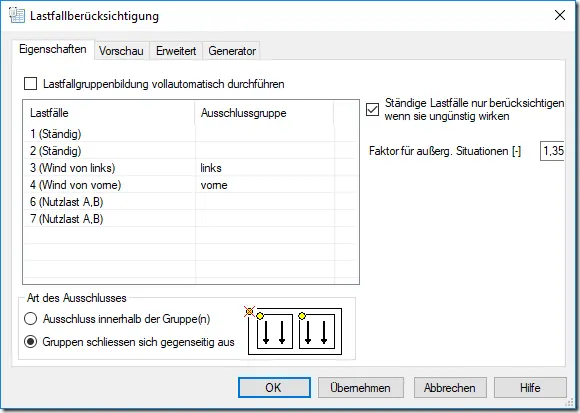

Für die Art des Ausschlusses gibt es 2 Möglichkeiten:

1. Unterschiedliche Gruppennamen und Gruppen schließen sich gegenseitig aus.

2. Identischer Gruppenname und Ausschluss innerhalb der Gruppen.

Der Effekt ist der Gleiche.

Sie können festlegen, ob ständige Lastfälle nur ungünstig berücksichtigt werden sollen.

Manuell können Sie einen Faktor für Außergewöhnliche Situationen eingeben.

Lastfälle, die als Designwerte vorliegen, werden bei der Bildung von außergewöhnlichen Lastfallgruppen durch diesen Wert geteilt.

Im Reiter “Vorschau“ werden die entsprechenden Lastfallgruppen gelistet. Bevor die Lastfallgruppen erstellt werden können Sie hier sehen, welche Lastfälle mit welchen Beiwerten in den Lastfallgruppen zusammengestellt werden.

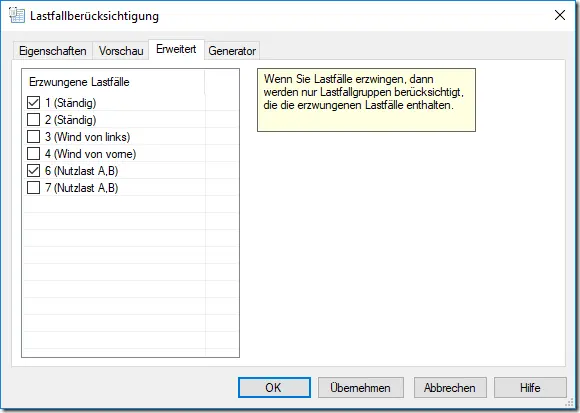

Im Reiter “Erweitert“ können Sie festlegen, welche Lastfälle erzwungen werden sollen.

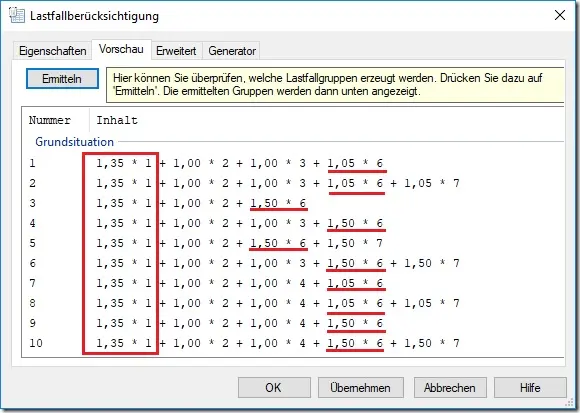

Es werden nur die Lastfallgruppen gebildet, die die hier angehakten Lastfälle enthalten.

Diese können wieder im Reiter “Vorschau“ kontrolliert werden.

Im Reiter “Generator“ können Sie mit dem Button “Lastfallgruppen generieren“ die von Ihnen ausgewählten Lastfallgruppen erstellen.

Diese Lastfallgruppen werden für die Berechnung zu Grunde gelegt.
