Überlagerungsregel manuell definiert

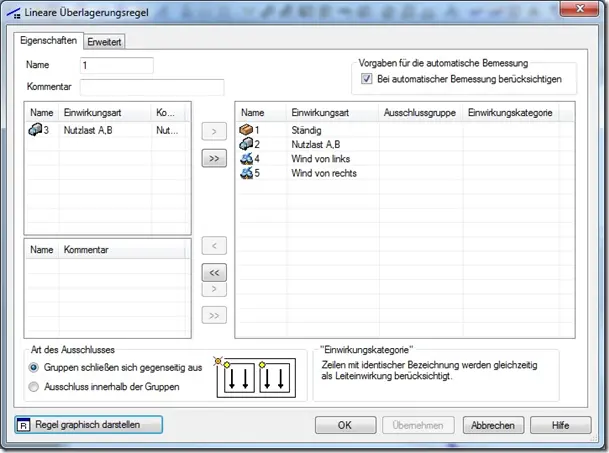

Um ohne Automatik die Überlagerungsregel zu erstellen, öffnen Sie den Dialog für die lineare Überlagerungsregel. Hier können die Lasten einzeln oder gemeinsam in die rechte Tabelle geschoben werden. Das geschieht mit Hilfe der Pfeiltasten zwischen den Tabellen oder per Doppelklick in die Last.

Wenn Sie sich die Regel graphisch darstellen lassen, sehen Sie wie die Überlagerung aussieht.

Das passiert wenn der Ausschluss für den Wind nicht berücksichtigt wird.

Sie können durch eintragen von unterschiedlichen oder gleichen Gruppennamen eine Ausschlussgruppe festlegen.

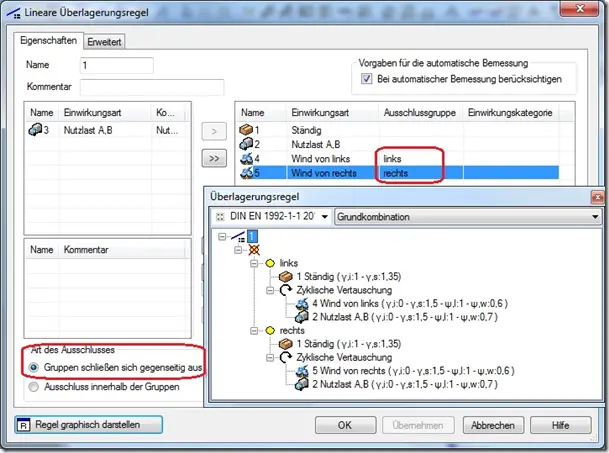

Beispiel: Unterschiedliche Gruppennamen

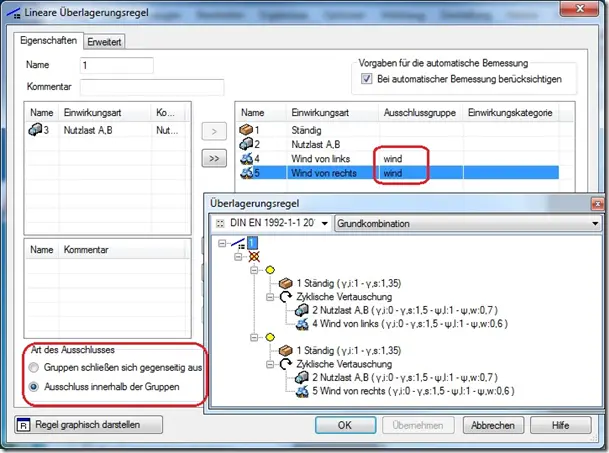

Beispiel: Gleicher Gruppenname

Wie Sie sehen ist beides möglich und beides führt zum Ziel.

Fazit:

Sollten Sie nicht die automatische Überlagerungsregel zur Hilfe nehmen, so müssen Sie auf einen eventuellen Ausschluss und auf die Einwirkungskategorien selber achten.
