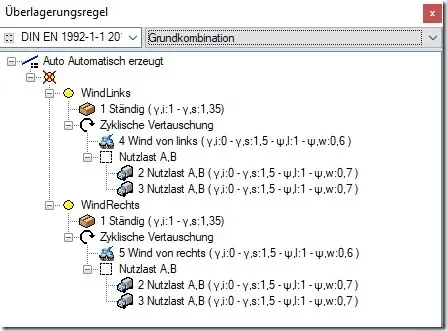

Zeichenerklärung Überlagerungsregeldetails

Auswahl – Norm

Je nach Norm werden unterschiedliche Beiwerte verwendet

Auswahl – Bemessungskombination

Je nach Bemessungssituation werden unterschiedliche Beiwerte verwendet

Gelber Punkt mit rotem X – Ausschlussgruppe

Ein Zeichen für vorhandene Ausschlussgruppen

Gelber Punkt - Inhalt der Ausschlussgruppe

Hier beginnt eine Ausschlussgruppe

Stein – ständige Lasten

Symbol für ständige Lasten egal welcher Art

Gerundeter Pfeil – Zyklische Vertauschung

Alle Lastfälle werden zyklisch vertauscht und einmal als Leiteinwirkung und einmal als weitere Einwirkung betrachtet

Wolke – Wind

Symbol für Windlasten

LKW – Nutzlast

Symbol für Nutzlasten

Kästchen – Einwirkungskategorie

Hier werden laut Norm, Nutzlasten mit gleicher Einwirkungsart als Gruppe zusammengefasst. Was dazu führt, dass Zeilen mit identischer Bezeichnung gleichzeitig als Leiteinwirkung berücksichtigt werden.
