Ergebnisgraphik der Winkelstützmauer

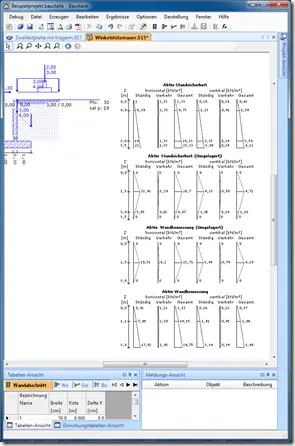

In der alten Winkelstützmauer gab es auch bereits Ergebnisgraphiken – die waren aber bisweilen etwas “ungünstig” skaliert und platziert. Im neuen Winkelstützmauer-Dokument ist das deutlich hübscher. So sieht beispielsweise die Graphik vom Erddruck aus:

Für den Ausdruck gibt es dabei eine Variante, in der die eine Graphik nur die Systemgraphik enthält, und die andere nur die Kurvenverläufe.

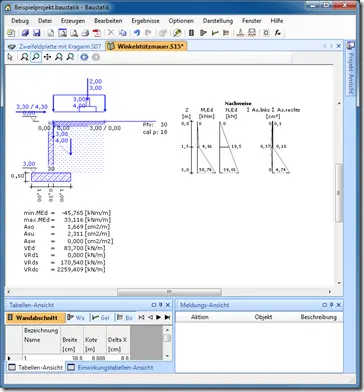

So sieht die Nachweis-Graphik am Bildschirm aus:

Übrigens funktioniert auch die Auswahl der zu verwendenden Norm wie bereits von anderen Dokumenten bekannt:
