Erweiterungen bei den Darstellungs-Eigenschaften


Bei den Darstellungseigenchaften fügen wir ja immer wieder mal neue Möglichkeiten hinzu und manchmal vergesse ich, auf solche Neuheiten hinzuweisen. Darum jetzt hier ein paar gesammelte Neuhigkeiten.

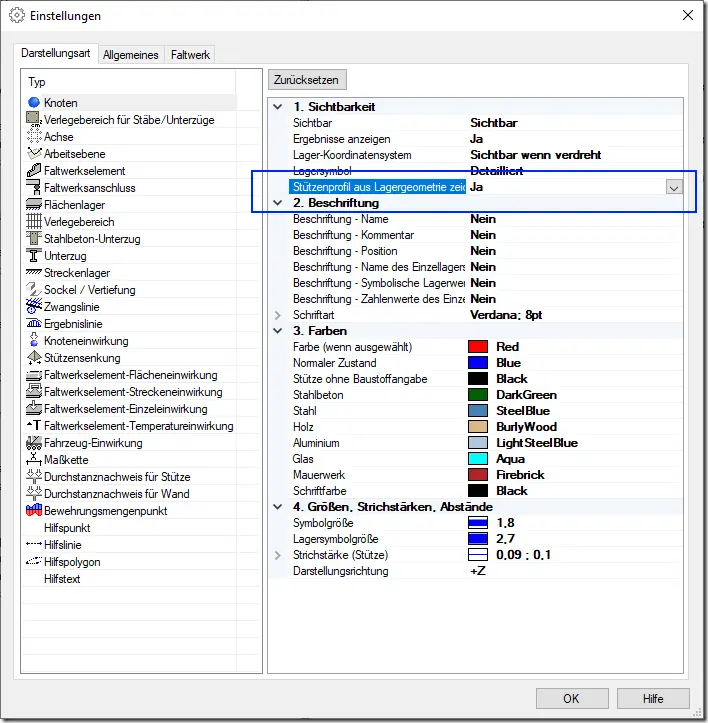

Wenn an einem Knoten ein Lager verwendet wird, dessen Federn über eine Stützendefinition angegeben werden, dann können Sie diese Stütze nun auch in der Graphik einblenden lassen. Dazu gibt es einen neuen Schalter:

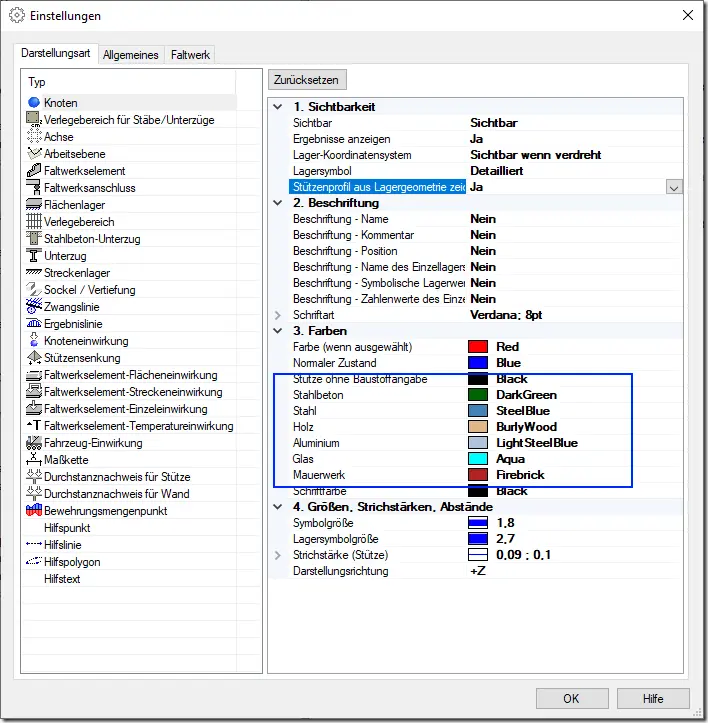

Für die Stütze muss ein Material angegeben werden, und auch das kann in der Graphik (symbolisch) angezeigt werden – und zwar mit Hilfe einer Farbkodierung. Die zu verwendenden Farben können Sie ebenfalls einstellen:

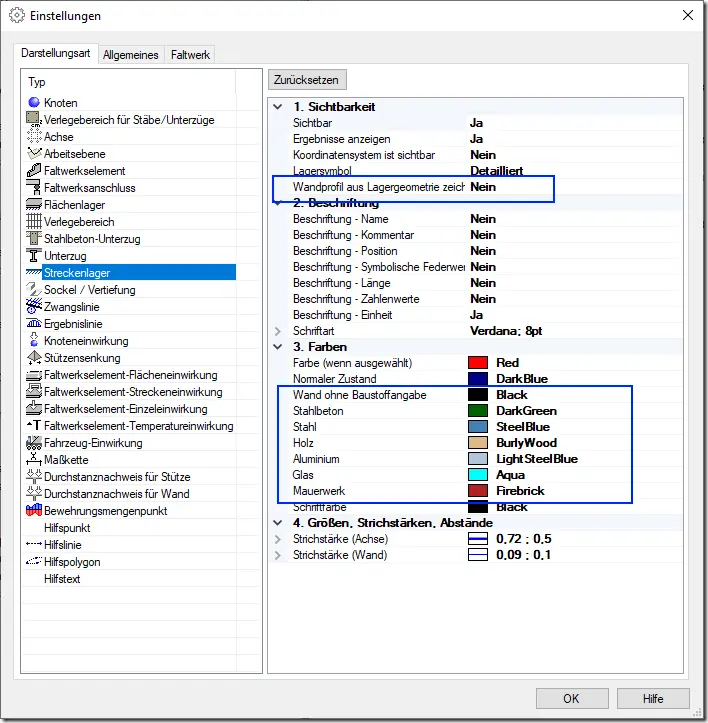

Bei den Angabe von Streckenlagern verhält sich die Sache genauso, nur eben für Wände:

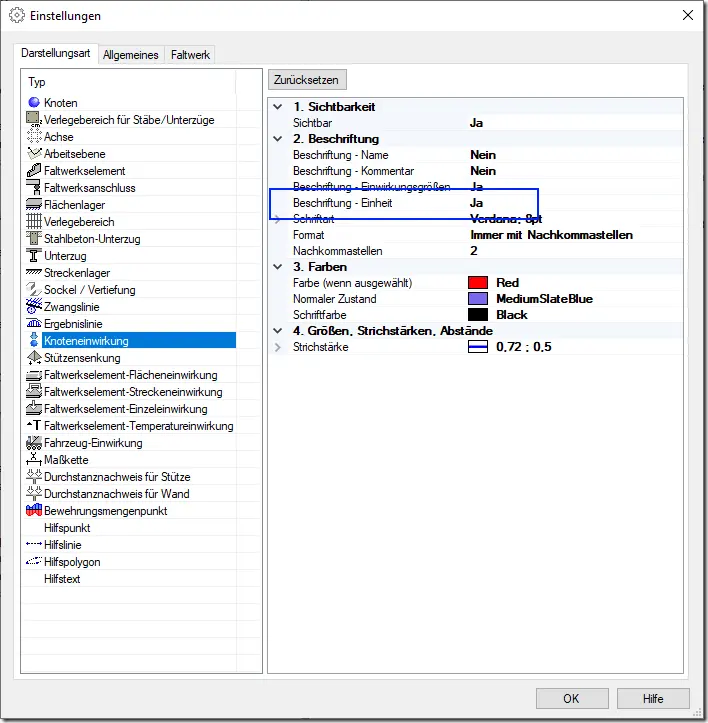

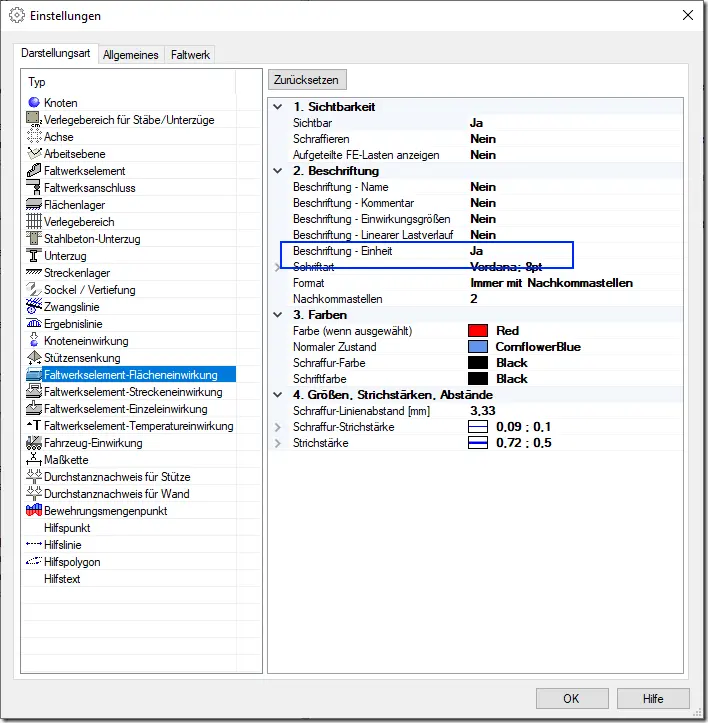

Dann war es bisher an verschiedenen Stellen so, das die Einstellung, ob eine Einheit Teil der Beschriftung sein soll oder nicht, nur als globale Einstellung in den Anwendungseinstellungen der Baustatik möglich. Das ist jetzt anders. Hier zwei Beispiele, wo Sie diese Optionen nun bei Einwirkungen finden:

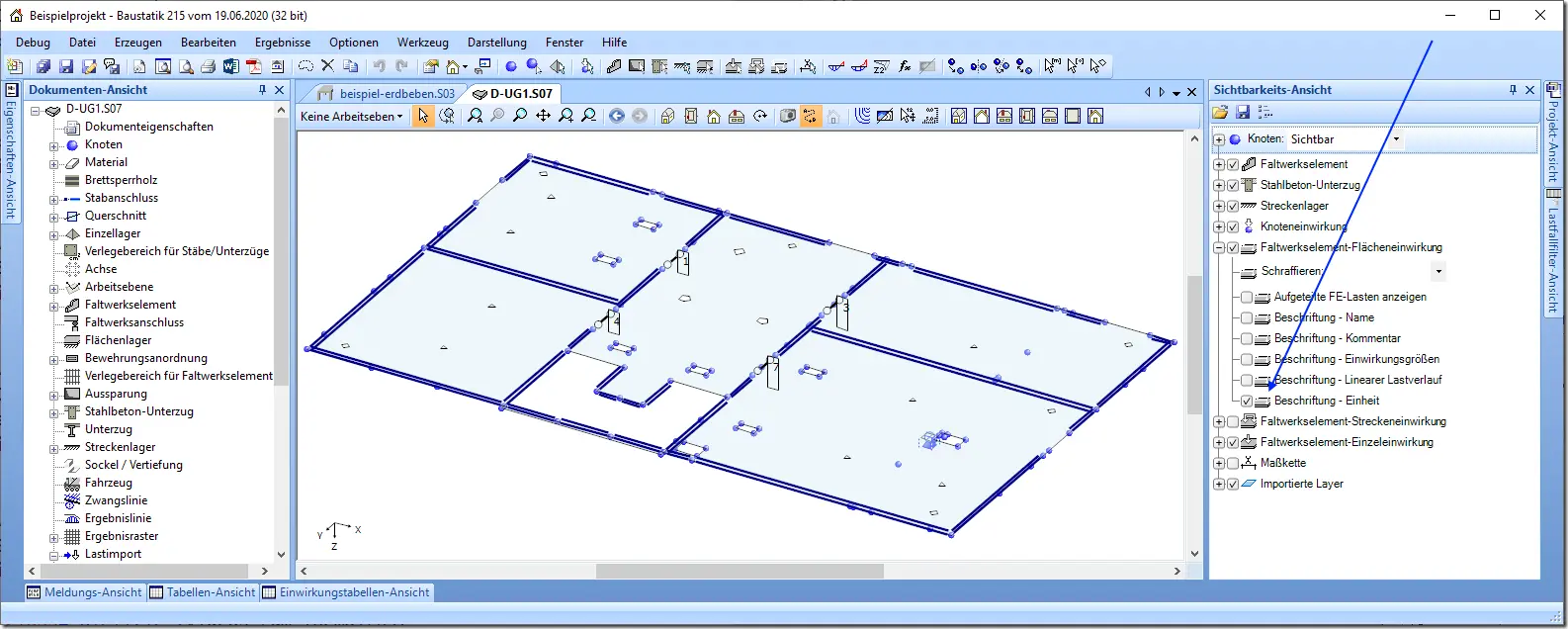

Weil es sich hier um eine Sichtbarkeits-Einstellung handelt, finden Sie den entsprechenden Schalter natürlich auch in der Sichtbarkeits-Ansicht:
