Graphische Darstellung der Auslastung von Stäben

Diese Darstellungsform ist eigentlich gar nicht besonders neu, aber es wird häufiger mal danach gefragt. Darum hier nochmal ein Hinweis darauf, das man die Auslastung der Stabquerschnitte in der Baustatik auch relativ übersichtlich in graphischer Form visualisieren kann. Dabei wird ein Farbverlauf generiert, der über die berechneten Auslastungen verläuft. Das ganze nenne wir im Fenster zur Auswahl von Ergebnis-Darstellungsoptionen “Art der Basislinie: Farbige Abschnitte”.

Wenn ich mir das recht überlege, dann ist hier die Namensgebung wohl der Grund, warum das schlecht gefunden wird.

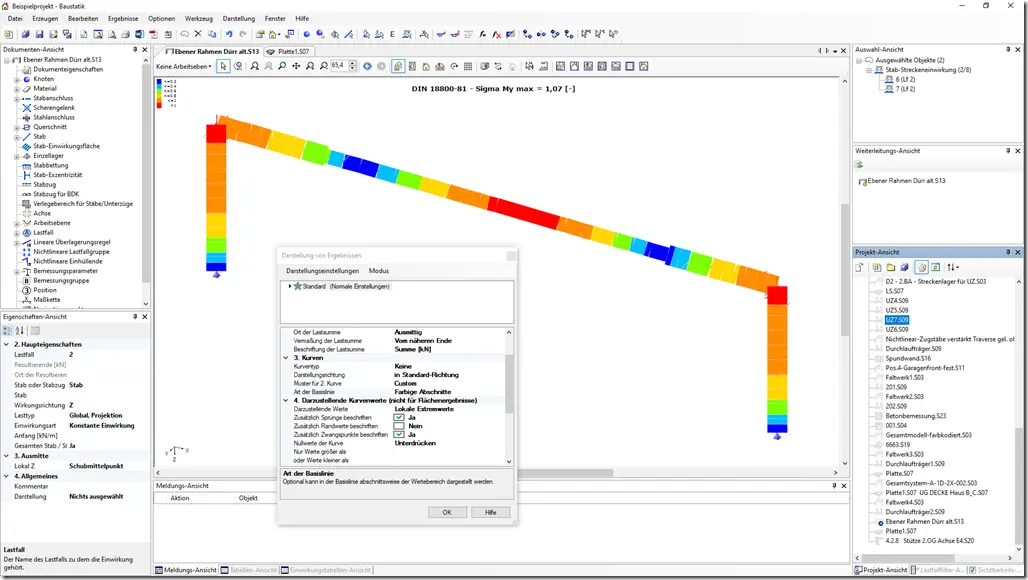

Und so sieht das aus:
