Neue Möglichkeit bei der Darstellung von Ergebnislinien

Flächenergebnisse können bei der Baustatik nicht nur flächig, sondern auch in Ergebnislinien dargestellt werden. Bei Ergebnislinien handelt es sich um Schnitte, die an beliebigen Stellen innerhalb eines Faltwerkselementes angebrachte werden können. In diesem Schnitten werden dann die flächigen Ergebnisse ausgeklappt.

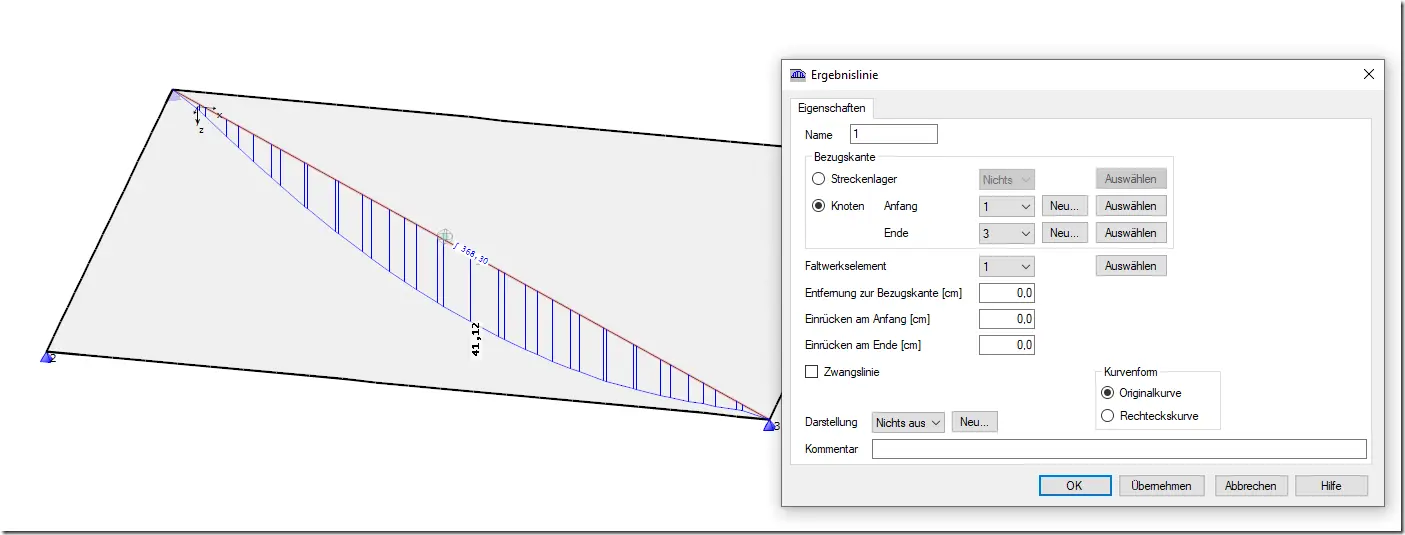

Bisher wurde die daraus resultierende Kurve einfach 1:1 – natürlich unter der Beachtung der für Kurvendarstelllung zuständigen Parameter – angezeigt. Das sieht dann zum Beispiel so aus:

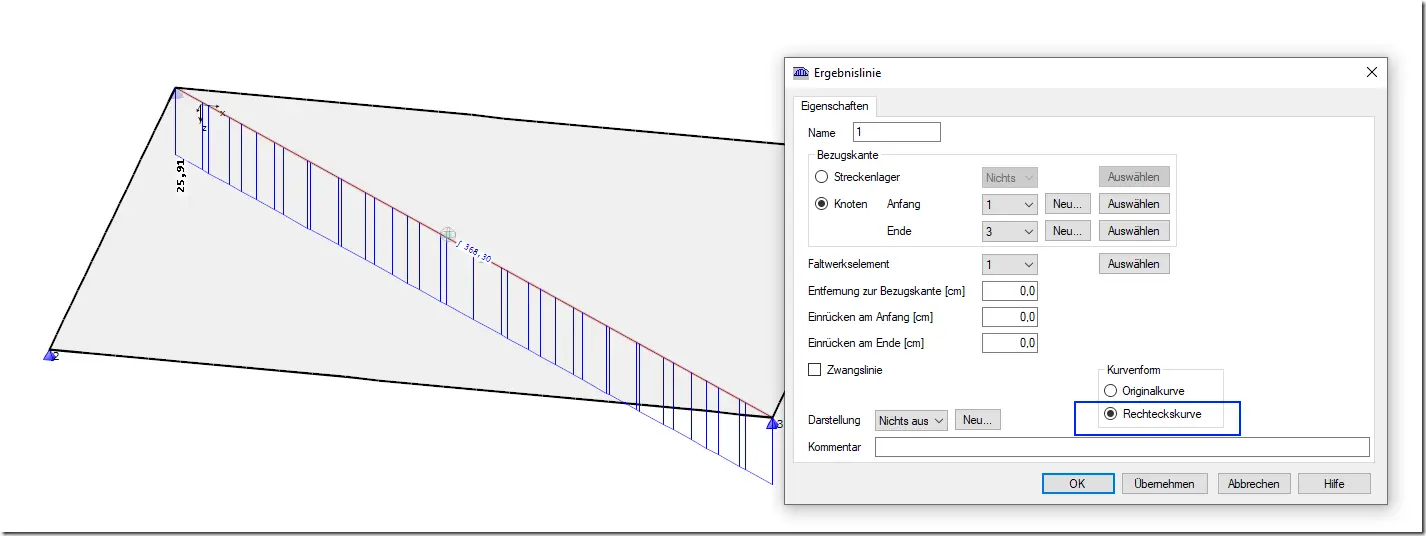

Seit dem letzten Update haben Ergebnislinien aber einen neuen Schalter: Damit können Sie festlegen, ob die Kurve tatsächlich als Kurve oder doch eher als in ein Rechteck umgerechnet dargestellt werden soll:
