Nur bestimmte Schnittgrößen ausgeben

Beim Ausdruck von Rahmen, Platte und Faltwerk der Baustatik kann man die Ausgabe der Schnittgrößen auf bestimmte davon einschränken. Ob man danach einen normalen Ausdruck ausgibt, eine Word-Datei erzeugt oder eine Tabelle für Excel spielt kein Rolle: Die Art und Weise wie man die auszugebende Menge an Zahlen einschränkt ist immer die gleiche.

Hier einmal am Beispiel von Stab-Schnittgrößen, wenn man sich nur für die Maximalen Normalkräfte interessiert.

• Öffnen der Ausgabesteuerung
• Aufklappen von "Ergebnisse: Linear, Überlagerungen"
• Aufklappen von "Schnittgrößen"
• Aufklappen von "Stab"
• "Schnittgrößen" anklicken

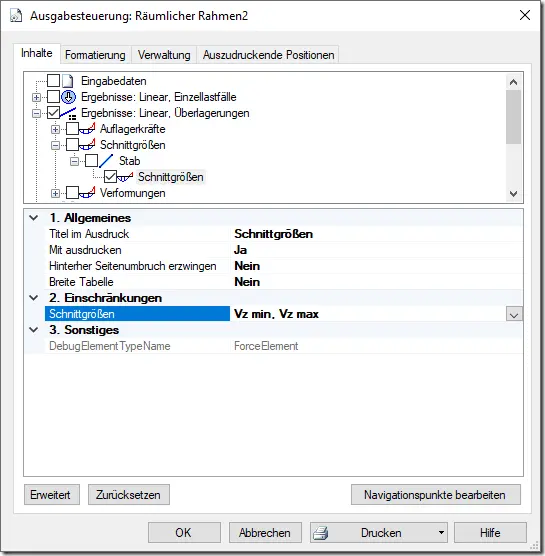

Man erhält jetzt im unteren Bereich des Fensters die Eigenschaften für die Schnittgrößen-Tabelle. Die enthält unter anderem den Bereich "Einschränkungen" und darin das Feld "Schnittgröße".

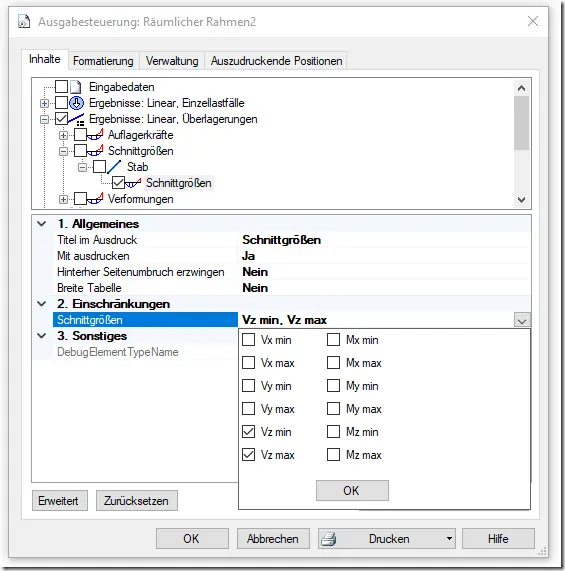

Das kann man aufklappen, und die gewünschten – also laut Beispiel Min und Max Vz – auswählen. Dann die Auswahl mit OK bestätigen – fertig.

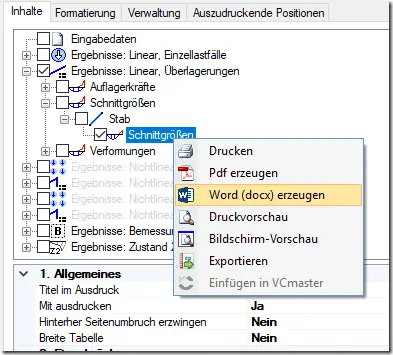

Wenn man nun noch eine Ausgabe produzieren will, die nur diese eine Tabelle enthält, dann klickt man mit der rechten Maustaste in der Ausgabesteuerung auf diese eine Tabelle und wählt das gewünschte Ausgabeziel. (Excel befindet sich hinter dem Befehl 'Exportieren')
