Position des Schriftkopfes bei großen Graphiken

Manchmal möchte man bei der Baustatik sehr große Graphiken ausdrucken. So hilft es bei Ergebnissen von Platten oft, das ganze graphisch im A0 Format auszugeben. In einem solchen Fall möchte man den Plan natürlich falten können – und zwar so, das man hinterher im eingehefteten Zustand den zugehörigen Text lesen kann: Also im Prinzip wie bei einem Schriftkopf.

Bisher ging das nicht so recht, da es keine Steuerungsmöglichkeit für die Positionierung der Beschriftung gab. Ab dem nächsten Update ist das anders.

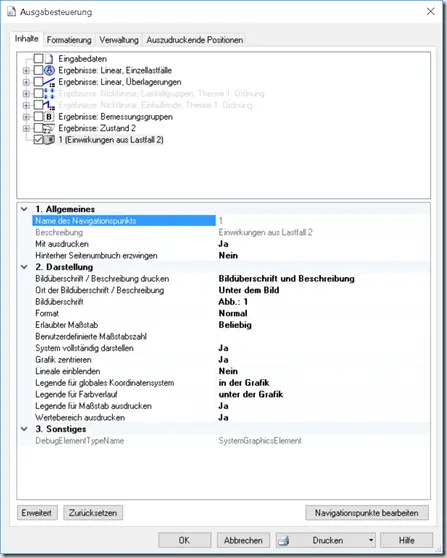

Man stellt dann in der Ausgabesteuerung den Wert für “Ort der Bildüberschrift” auf “Unter dem Bild”. Als Wert für “Graphik zentrieren” stell man “Ja” ein. Das führt dazu, das die Beschriftung in der rechten unteren Ecke erscheint, wo man sie auch im gefalteten Zustand lesen kann.
