Zusätzliche Punkte mit Ergebnissen einfügen


Thomas Wölfer
Thomas Wölfer

29. Februar 2012

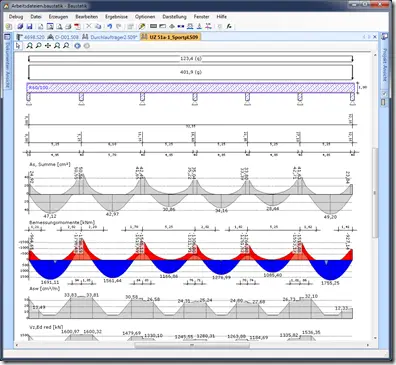

Der Durchlaufträger aus der Baustatik ermittelt die interessanten Stellen für die Beschriftungen automatisch und beschriftet an diese Stellen die Kurven von selbst. (Auch die tabellarischen Ausgaben enthalten von Haus aus die Werte an diesen “interessanten” Stellen.)

Was aber, wenn man sich für bestimmte einzelne Positionen interessiert, die nicht automatisch beschriftet werden? Dazu gibt es die Ergebnispunkte:

Damit kann man an beliebigen Stellen zusätzliche Punkte einfügen, die beschriftet werden sollen. Nach dem starten des Werkzeugs ändert sich der Mauscursor, und man kann einfach irgend welche Punkte im Träger anklicken – und die werden dann beschriftet – und natürlich auch mit einer Maßkette versehen.
